Испытательный стенд МЕГЕОН 03000A

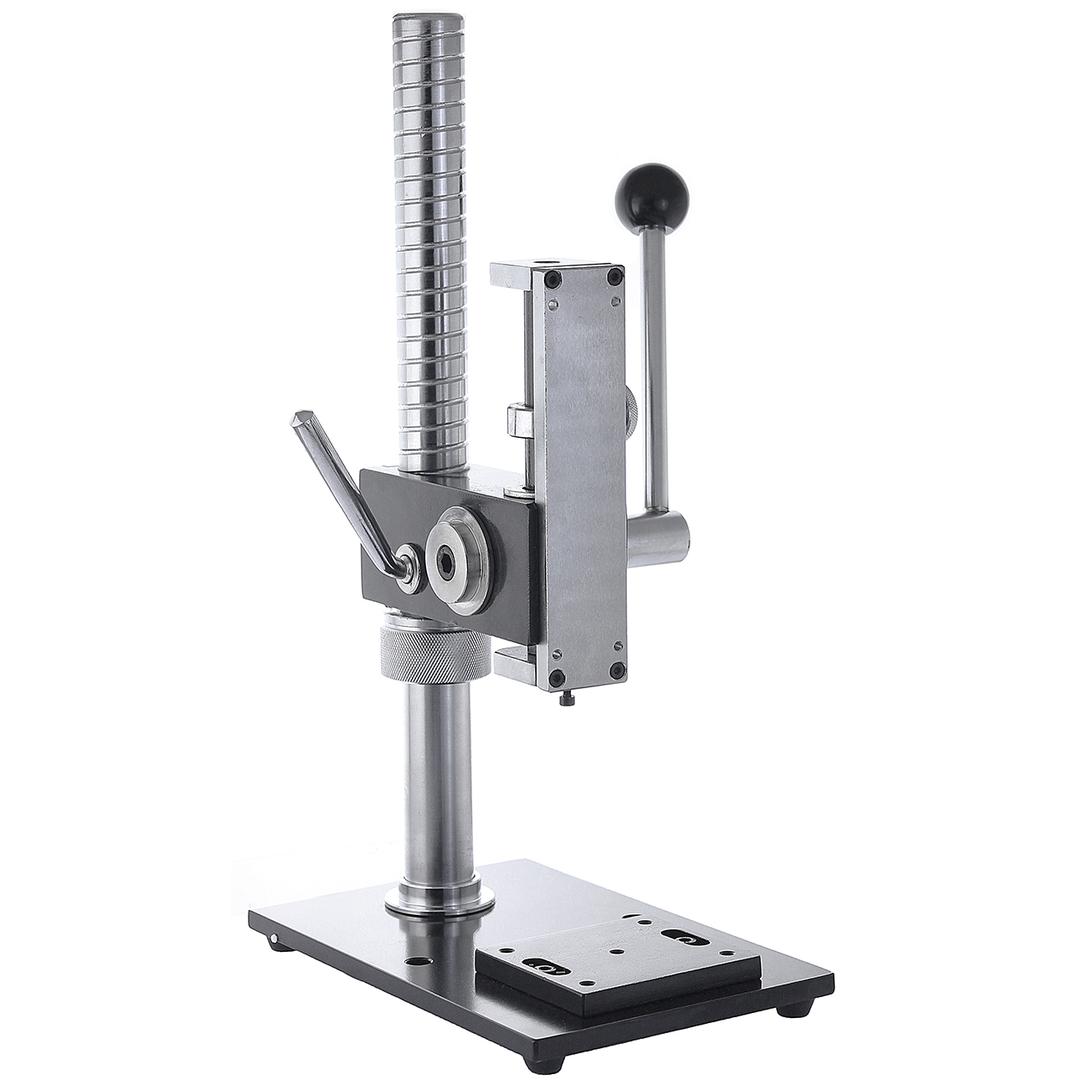

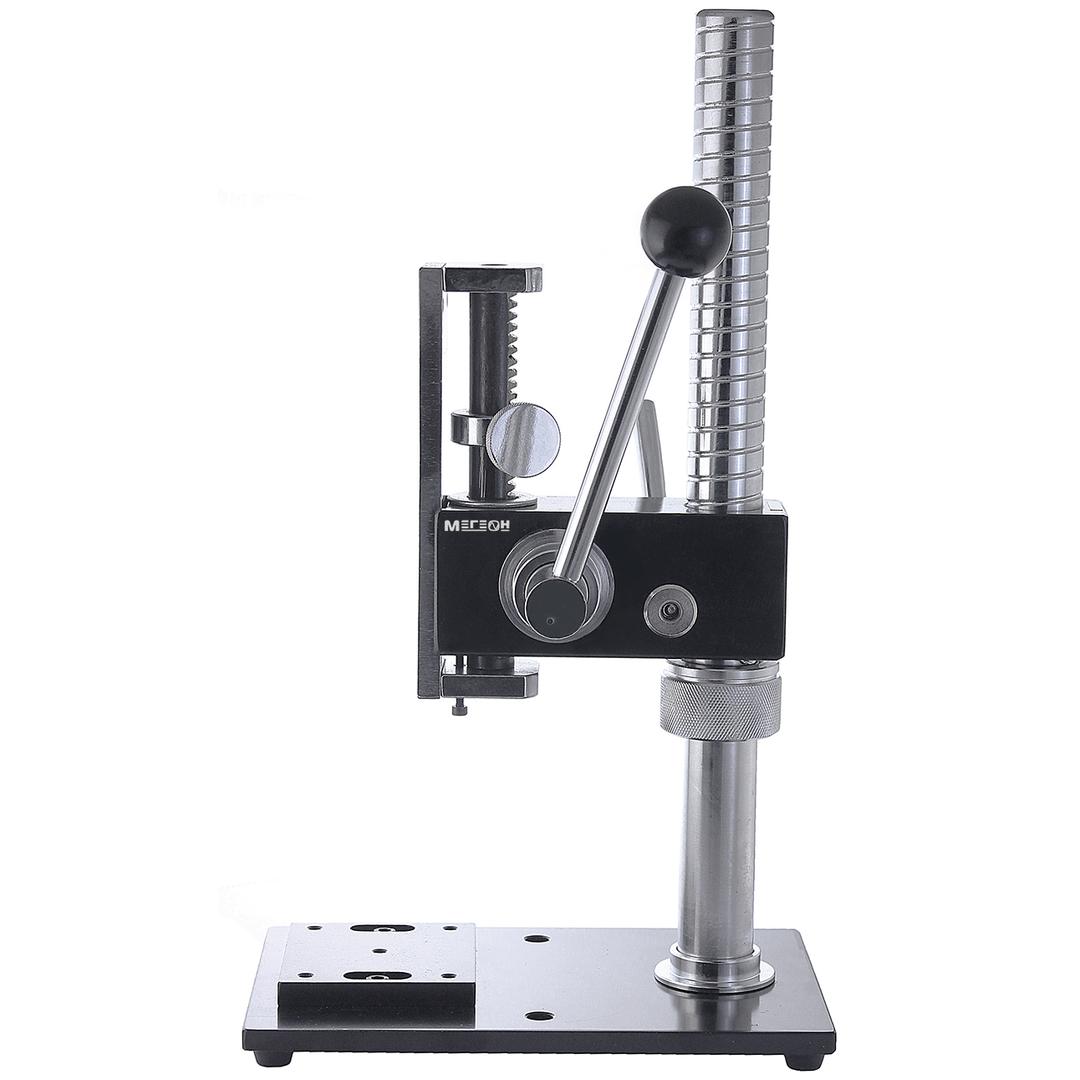

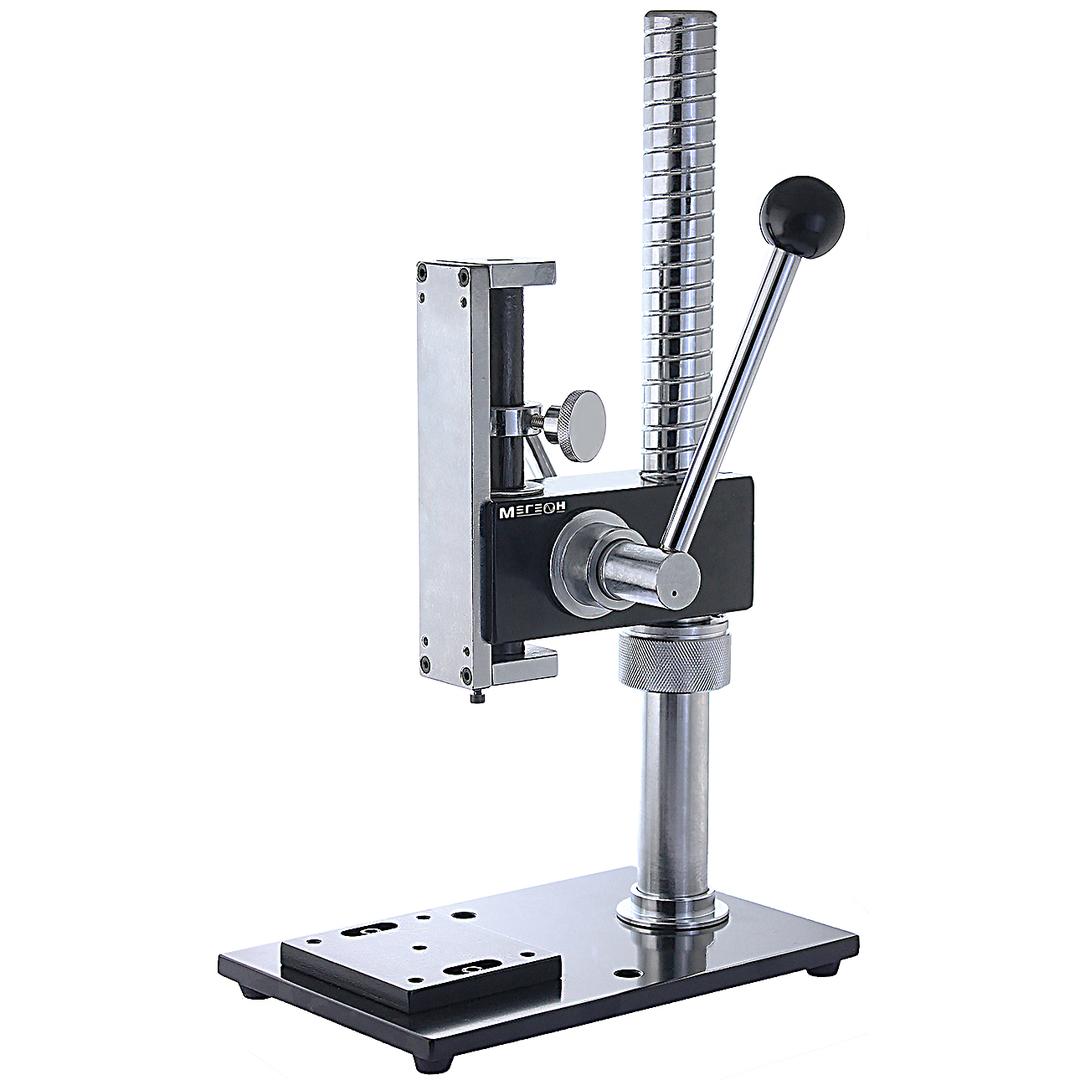

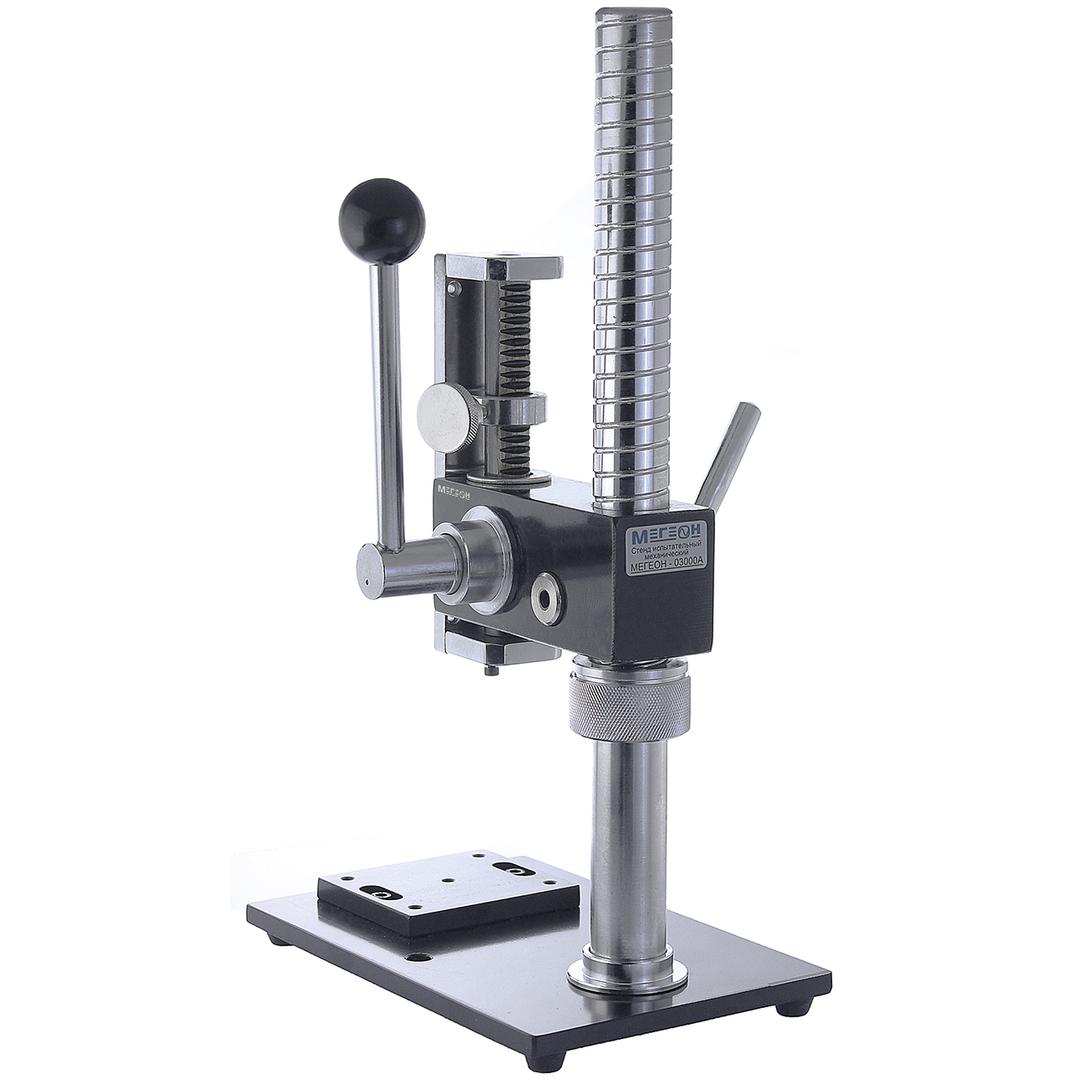

МЕГЕОН 03000A - это простой и удобный испытательный стенд сжатия с рычажным механизмом подачи суппорта. Для удобства использования и проведения испытаний в конструкции заложена возможность изменения высоты положения механизма подачи относительно основания. Также в конструкции было применено эксцентриковое устройство фиксации механизма подачи на винтовой стойке. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет закрытую прочную конструкцию. На трущиеся поверхности нанесены смазочные материалы. Площадка для крепления оснастки имеет возможность перемещаться с целью правильной установки испытуемого предмета. Ручной испытательный стенд МЕГЕОН 03000A совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ.
Особенности:

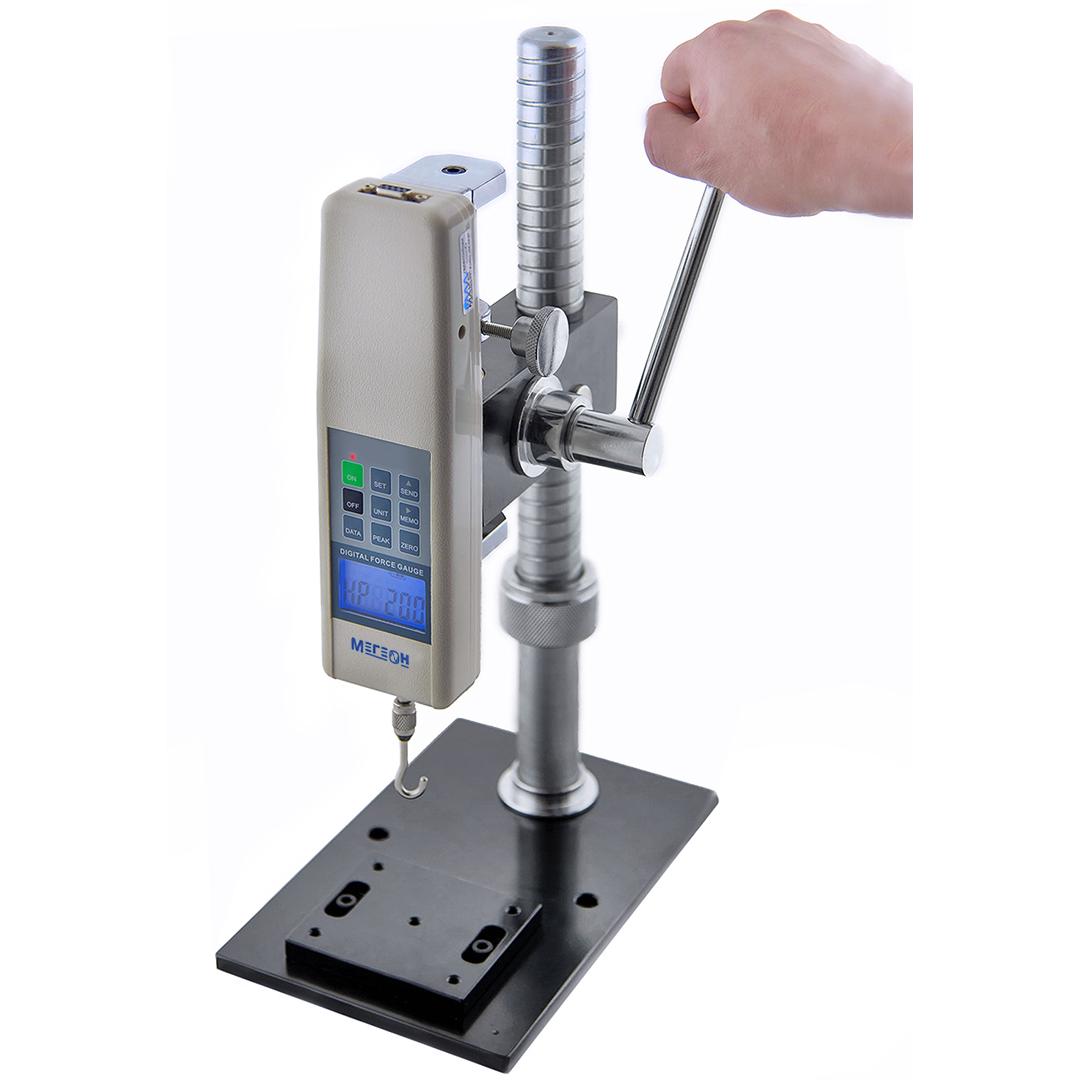

- Может использоваться как с цифровыми, так и аналоговыми динамометрами
- Простое и надежное устройство обеспечивает долгий срок службы
- При изготовлении стенда использована качественная сталь
Краткие характеристики:
Комплект поставки:
- 1. Испытательный стенд МЕГЕОН 03000А - 1 шт.
- 2. Съёмная рукоятка механизма подачи - 1 шт.
- 3. Шпилька М6х52 - 1 шт.
- 4. Ключ шестигранный - 2 шт.
- 5. Винты М3 - 4 шт.
- 6. Руководство по эксплуатации- 1 экз.
|
Параметр |
Значение |
|
Максимальная нагрузка |
500Н |
|
Рабочий ход суппорта |
80 мм |
|
Диапазон регулировки положения суппорта |
140 ... 330 мм |
|
Глубина рабочей зоны (от стойки до штока динамометра) |
120 мм |
|
Высота от опорной площадки до штока динамометра* |
|
|
03ххх |
75 ... 265 мм (крепление винтами М3) 100 ... 290 (крепление винтами М4) |
|
04ххх |
100 ... 290 мм (крепление винтами М3) |
|
53ххх |
120 ... 310 (крепление винтами М4) |
|
Условия эксплуатации |
Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Условия хранения |
Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Габаритные размеры |
155 х 235 х 420 мм |
|
Вес |
10,3 кг |
* 03ххх, 04ххх, 53ххх – серия используемого динамометра. Высота указана от основания до верхней точки рабочего хода без учёта удерживающих приспособлений.
