Испытательный стенд МЕГЕОН 03000B

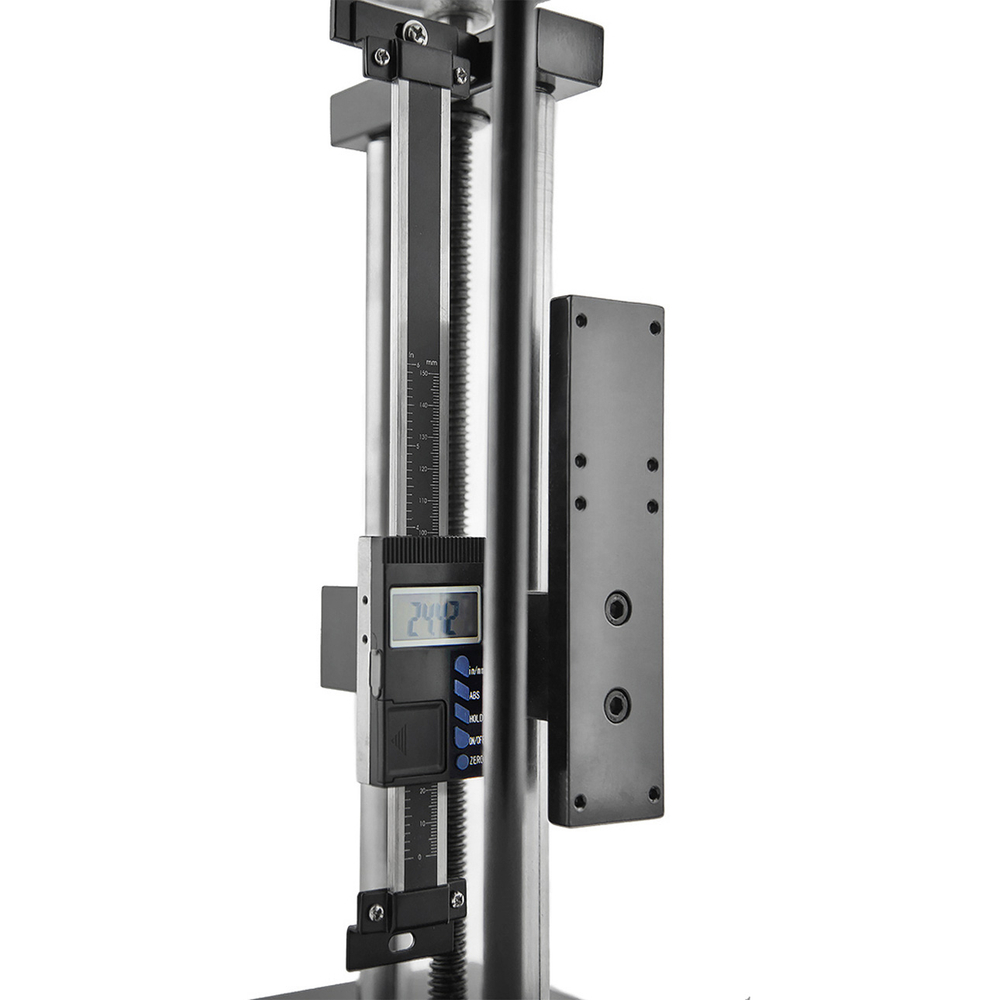

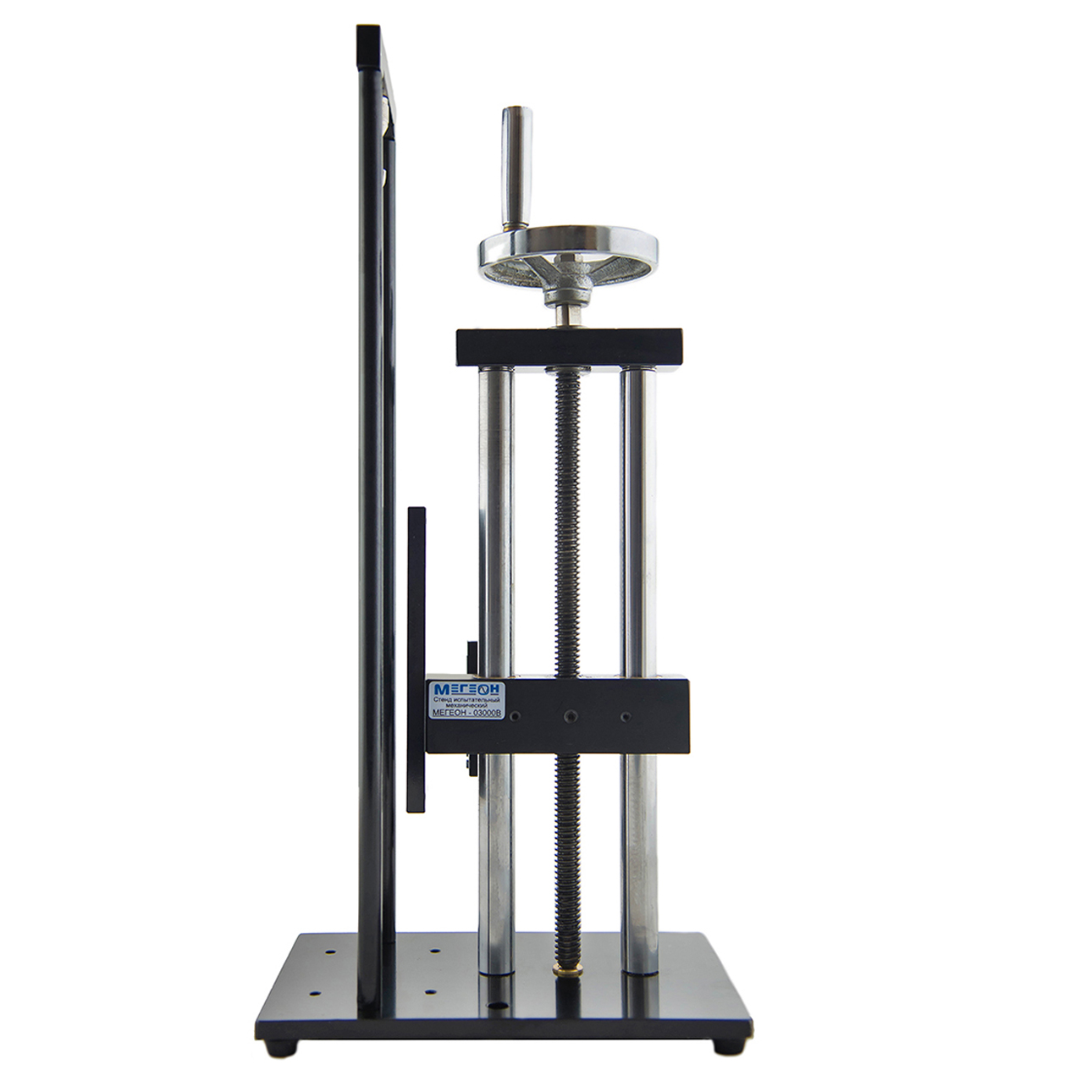

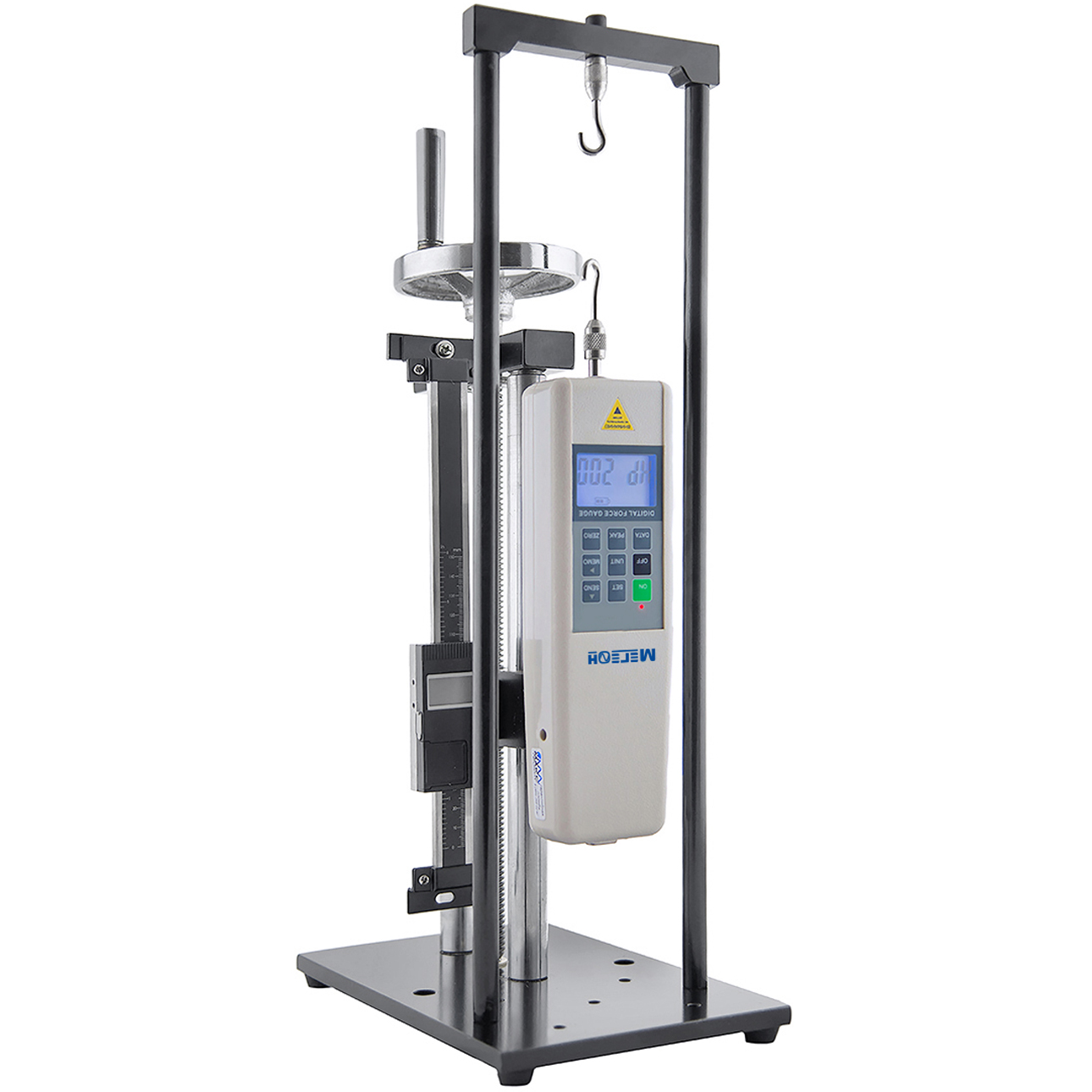

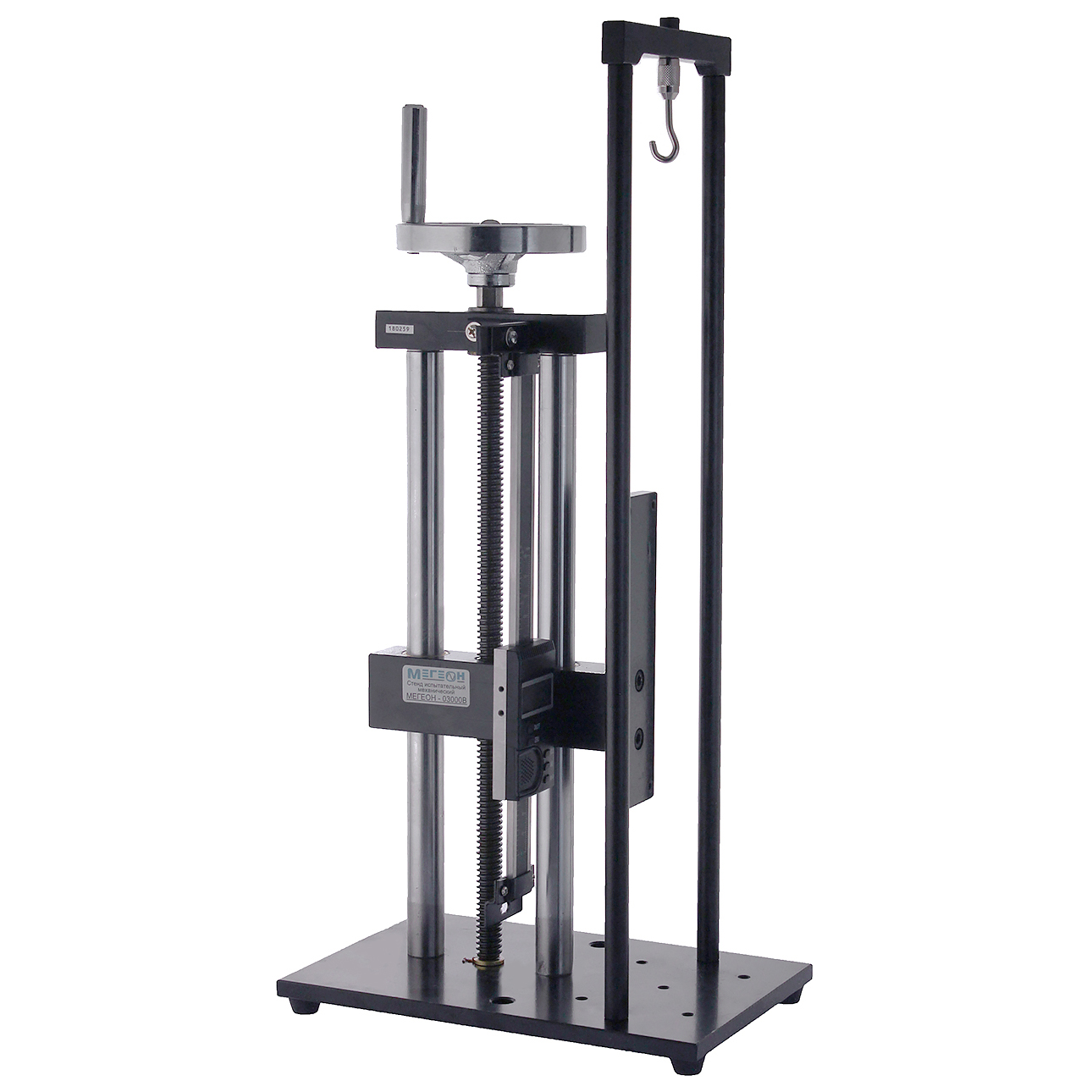

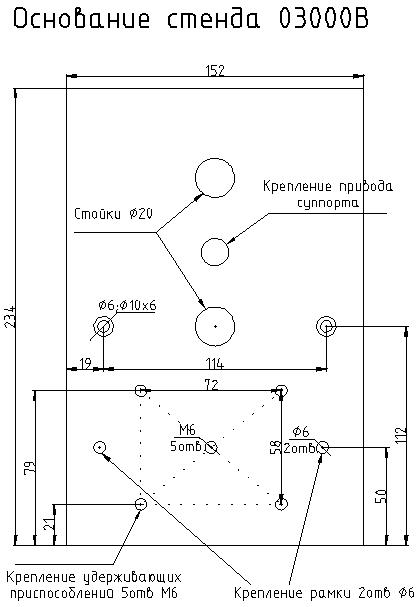

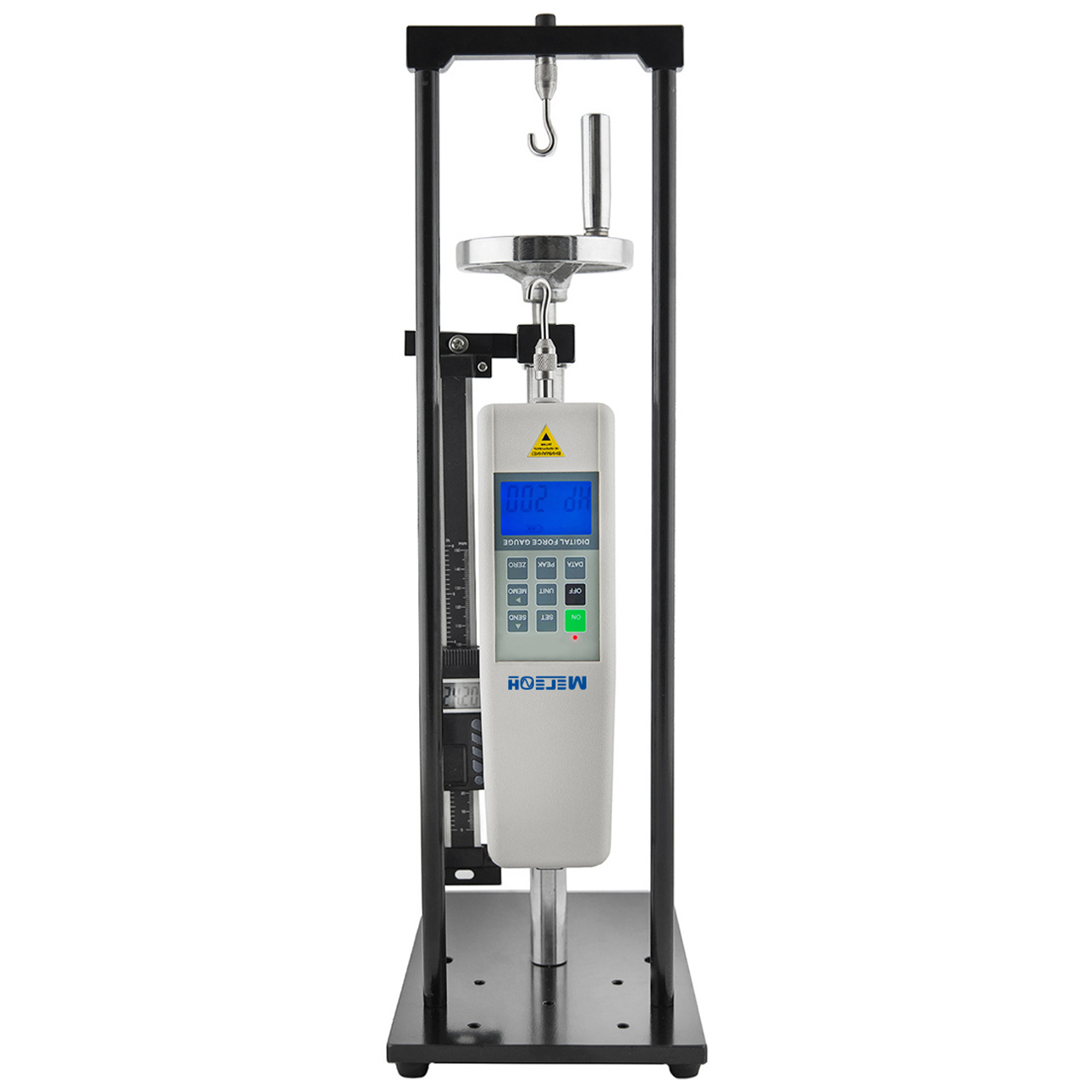

МЕГЕОН 03000В - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний в конструкции заложена цифровая линейка для измерения растояния перемещения суппорта. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет открытую конструкция для простоты обслуживания. На трущиеся поверхности нанесены смазочные материалы. Винт перемещения изготовлен из качественной легированной стали, а гайка винта изготовлена из сплава латуни. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000В совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ и 53ХХХ.
Особенности:
- Может использоваться как с цифровыми, так и аналоговыми динамометрами
- Простое и надежное устройство обеспечивает долгий срок службы
- При изготовлении стенда использована качественная сталь
Краткие характеристики:
Комплект поставки:
- 1. Испытательный стенд МЕГЕОН 03000В - 1 шт.
- 2. Насадка-крючок - 1 шт.
- 3. Шпилька М6х43 - 1 шт.
- 4. Ключ шестигранный - 1 шт.
- 5. Винты М3х10 - 5 шт.
- 6. Руководство по эксплуатации- 1 экз.
|
Параметр |
Значение |
|
|

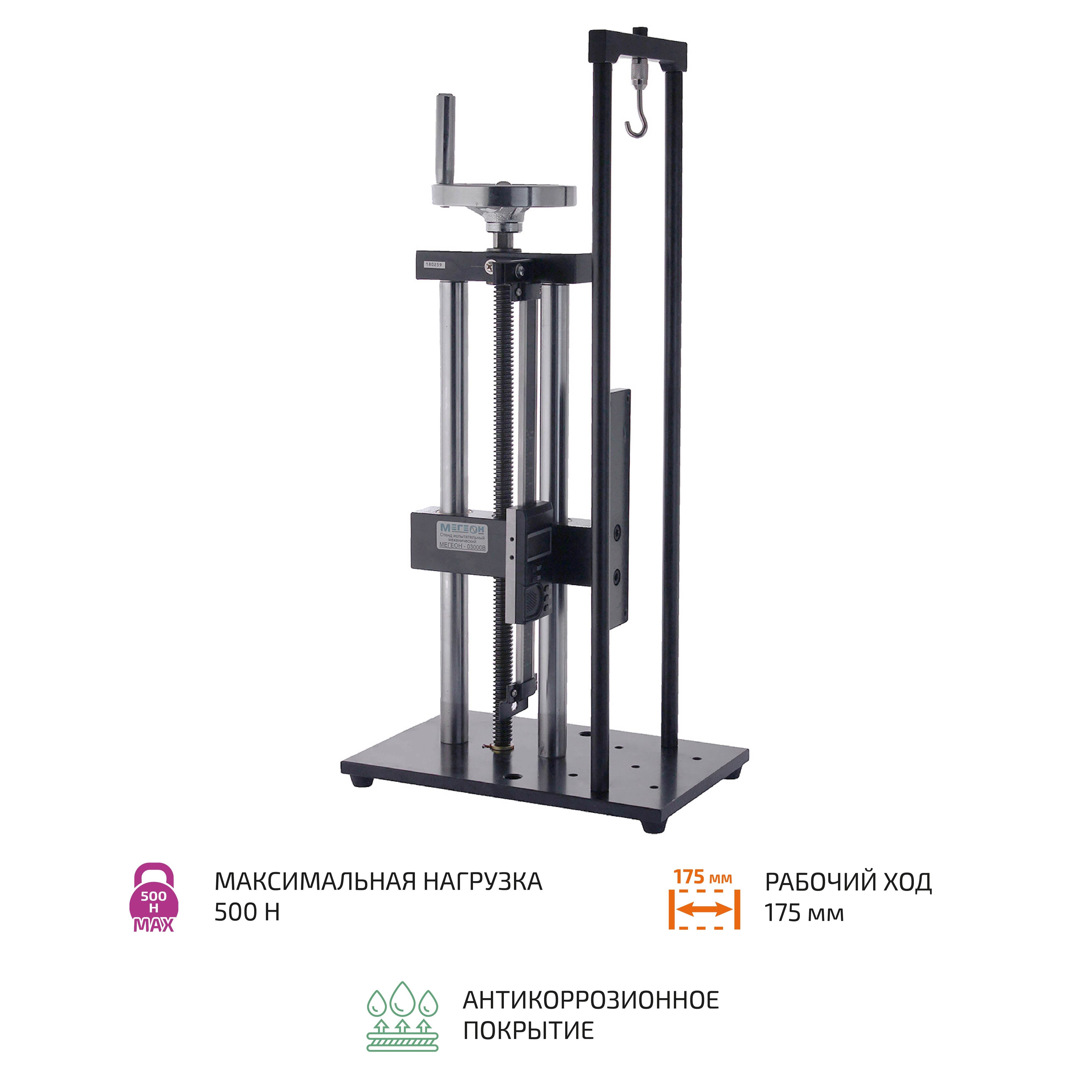

Максимальная нагрузка |
500Н |
|
|
С линейкой |
Без линейки |
|
|
Рабочий ход суппорта |
170 мм с линейкой |
255 мм без линейки |
|
Диапазон регулировки положения суппорта от основания |
105 ... 275 мм с линейкой |
45 ... 300 мм без линейки |
|
Диапазон регулировки положения суппорта от верхней рамки |
190 ... 360 мм с линейкой |
165 ... 420 мм без линейки |
|
Расстояние от опорной площадки до верхней рамки |
465 мм |
|
|
Глубина рабочей зоны (от стойки до штока динамометра) |
40 ... 50 мм (зависит от модели динамометра) |
|
|
Расстояние от опорной площадки до штока динамометра* (при работе в нижней зоне), 2 положения пластины |
||
|
С линейкой |
Без линейки |
|
|
03ххх |
0 ... 170 мм / 0 ... 145 мм |
0 ... 190 мм / 0 ... 170 мм |
|
53ххх |
20 ... 190 мм / 0 ... 170 мм |
0 ... 215 мм / 0 ... 195 мм |
|
Расстояние от верхней рамки до штока динамометра* (при работе в верхней зоне в режиме растяжения), 2 положения пластины |
||
|
С линейкой |
Без линейки |
|
|
03ххх |
60 ... 215 мм / 80 ... 215 мм |
35 ... 215 мм / 60 ... 215 мм |
|
53ххх |
85 ... 255 мм / 105 ... 275 мм |
60 ... 295 мм / 85 ... 295 мм |
|
Условия эксплуатации |
Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
|
Условия хранения |
Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
|
Габаритные размеры |
152 х 234 х 505 мм |
|
|
Вес |
8,3 кг |
|
* 03ххх, 53ххх – серия используемого динамометра. Высота указана без учёта удерживающих приспособлений.
