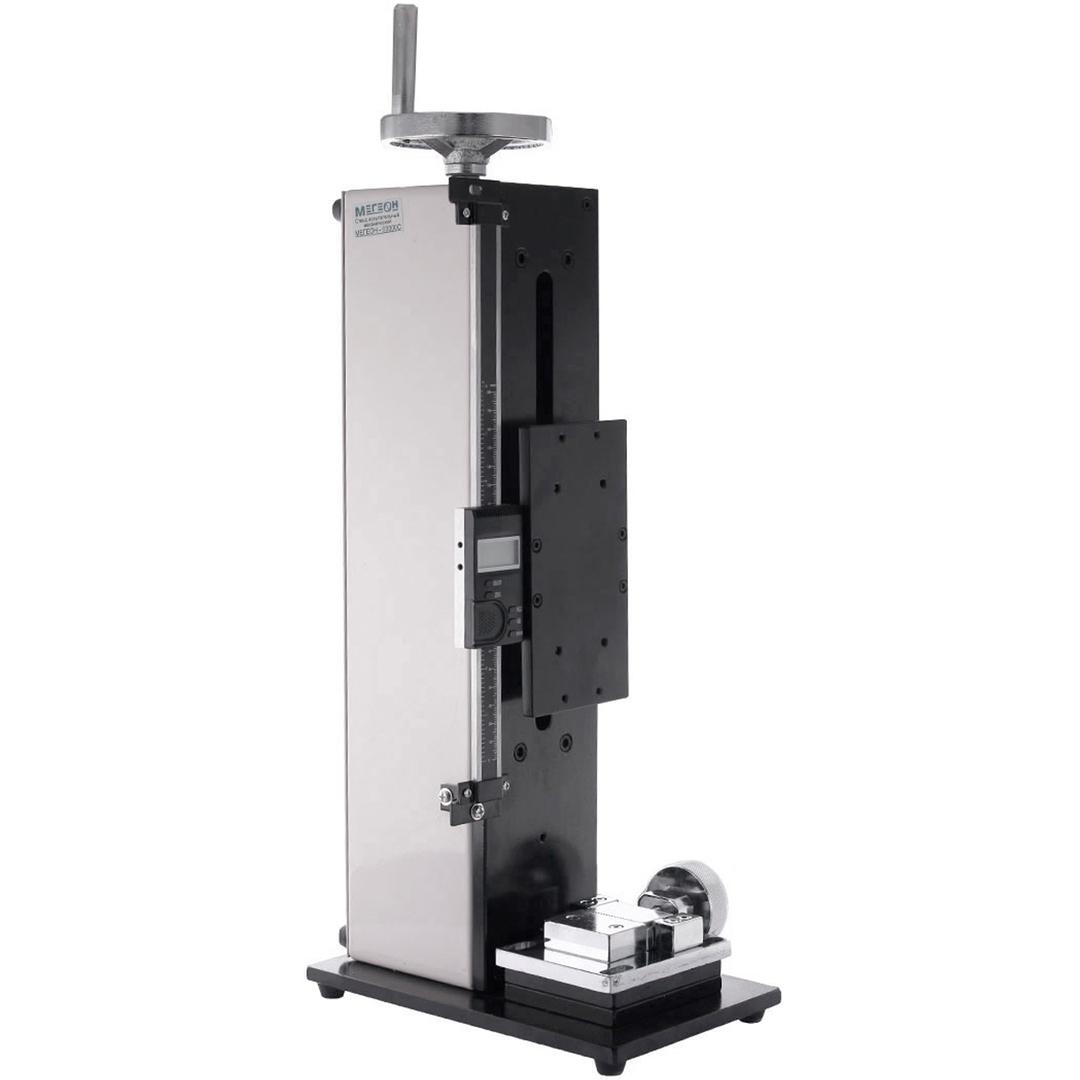

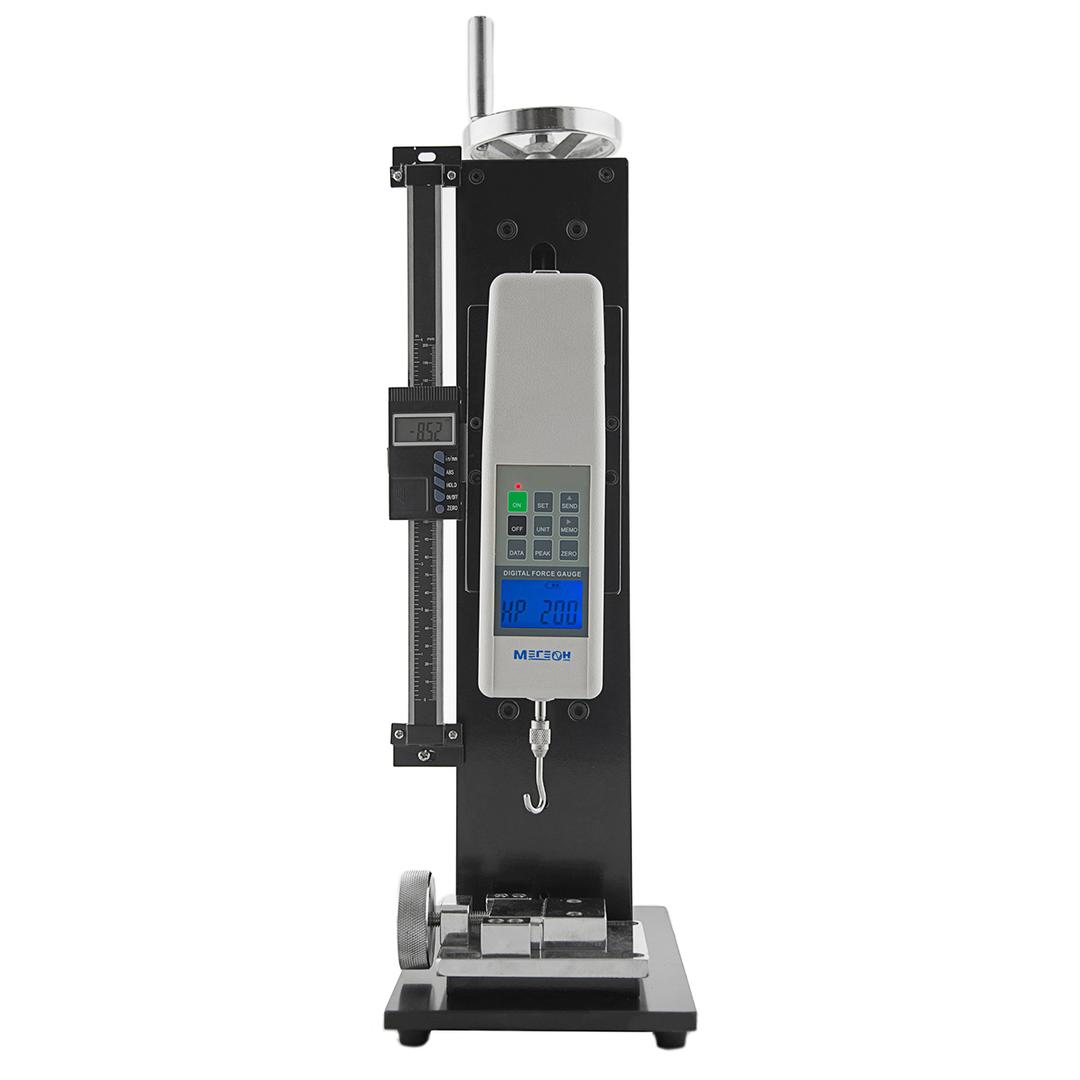

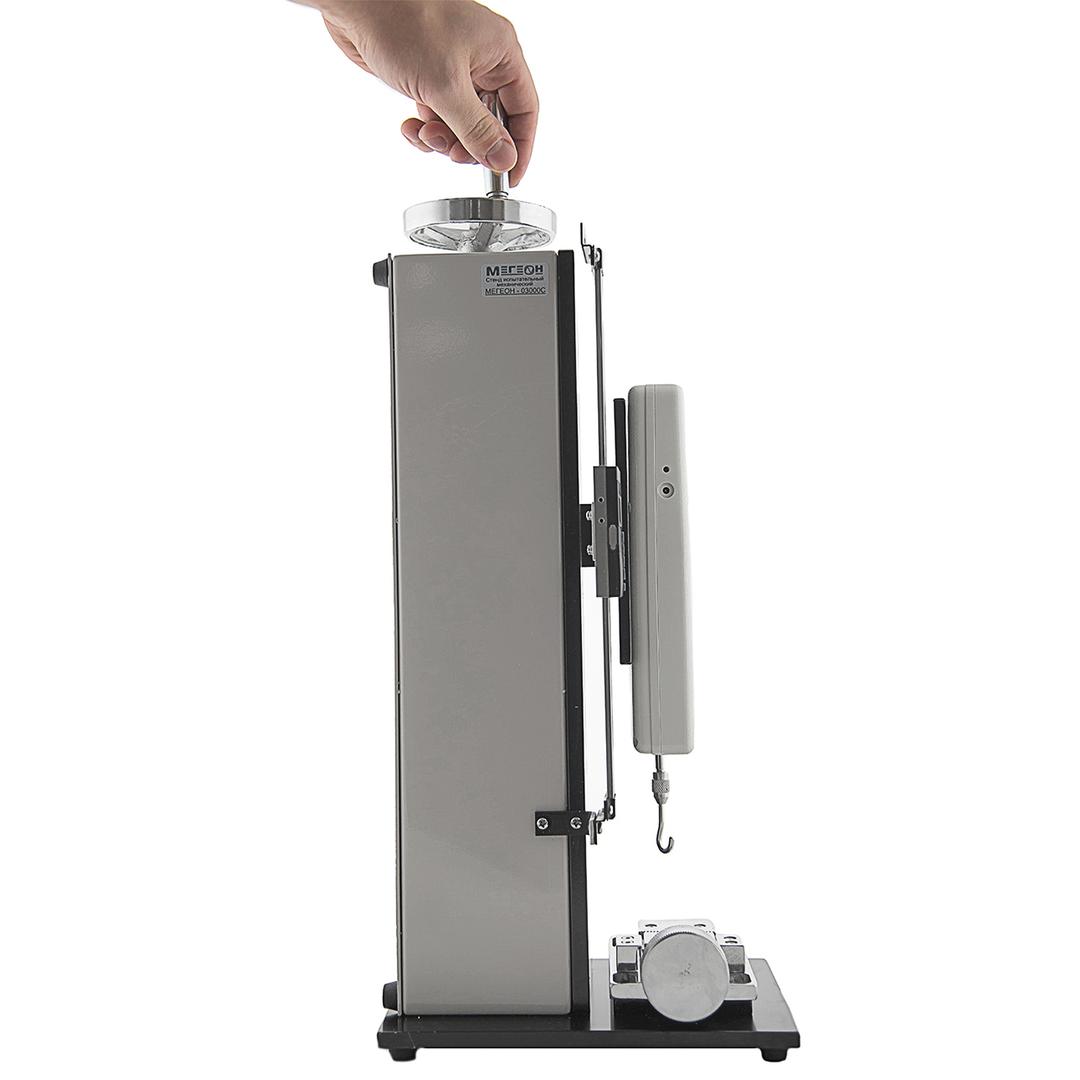

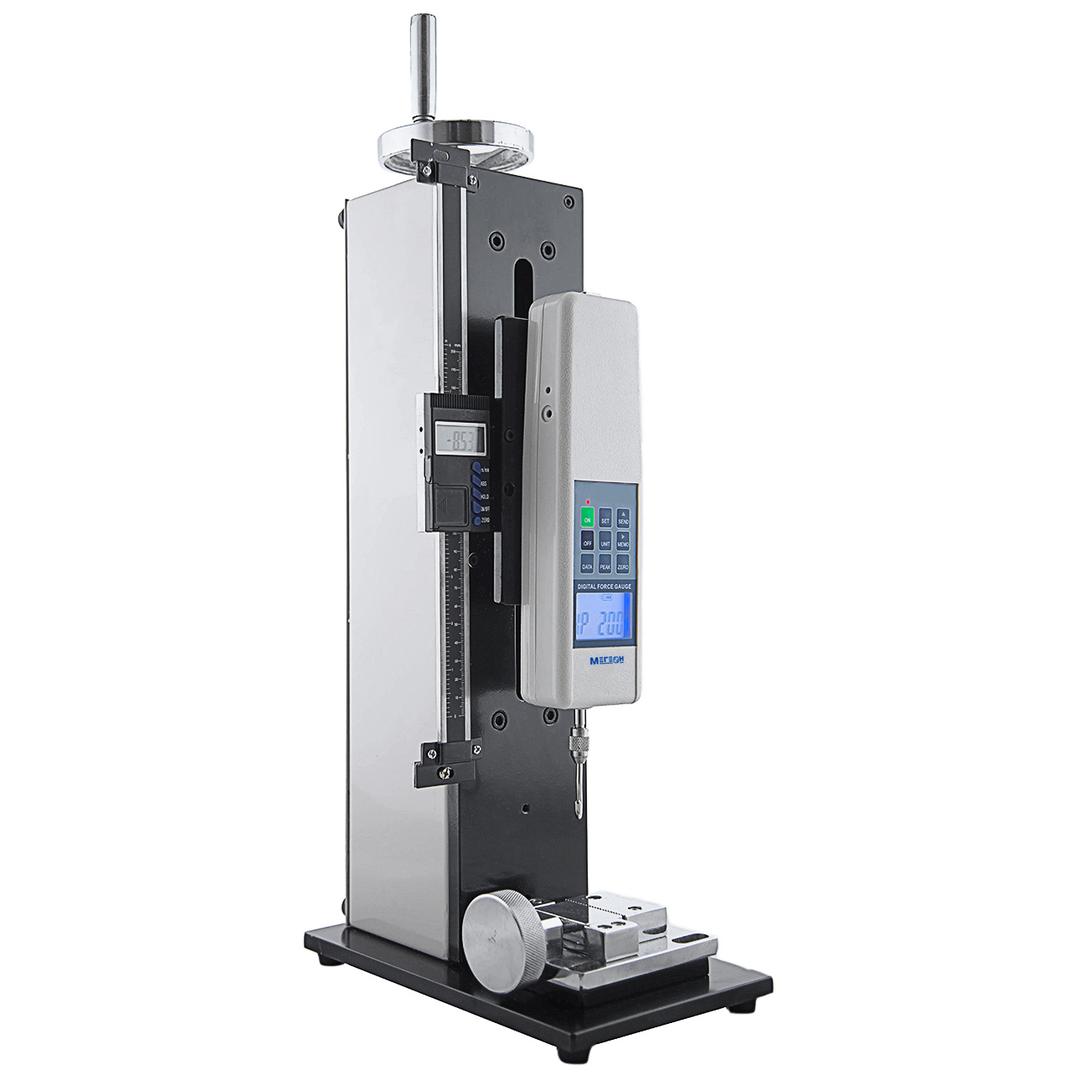

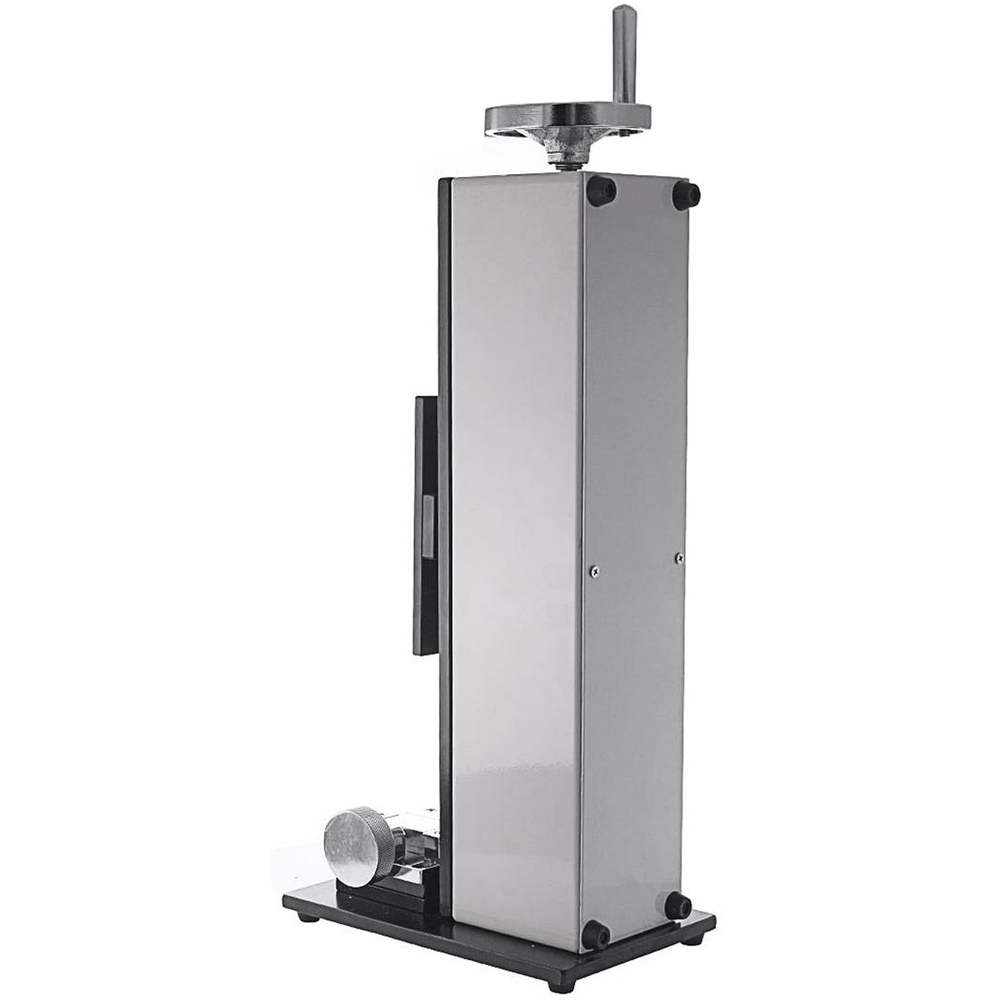

Испытательный стенд МЕГЕОН 03000C

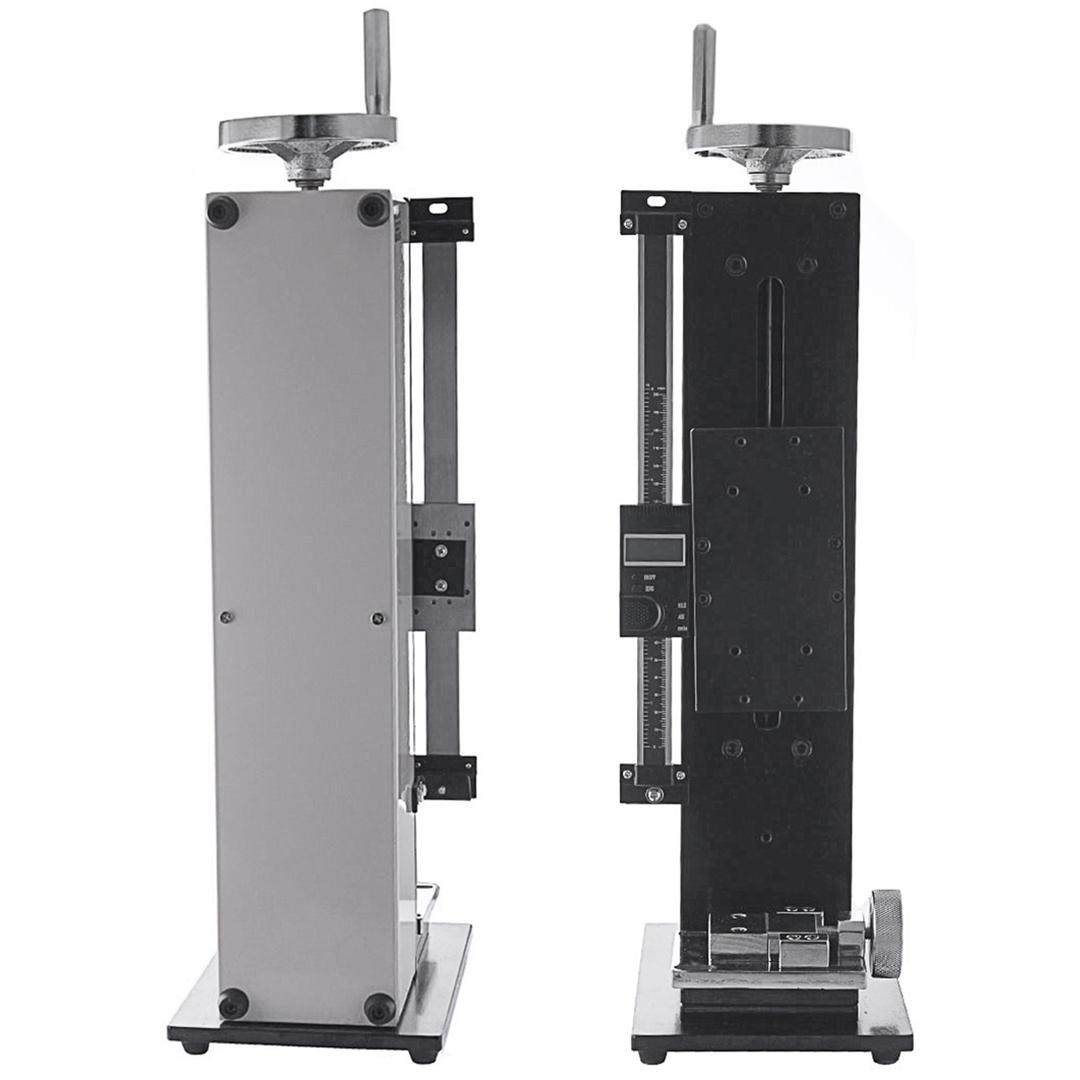

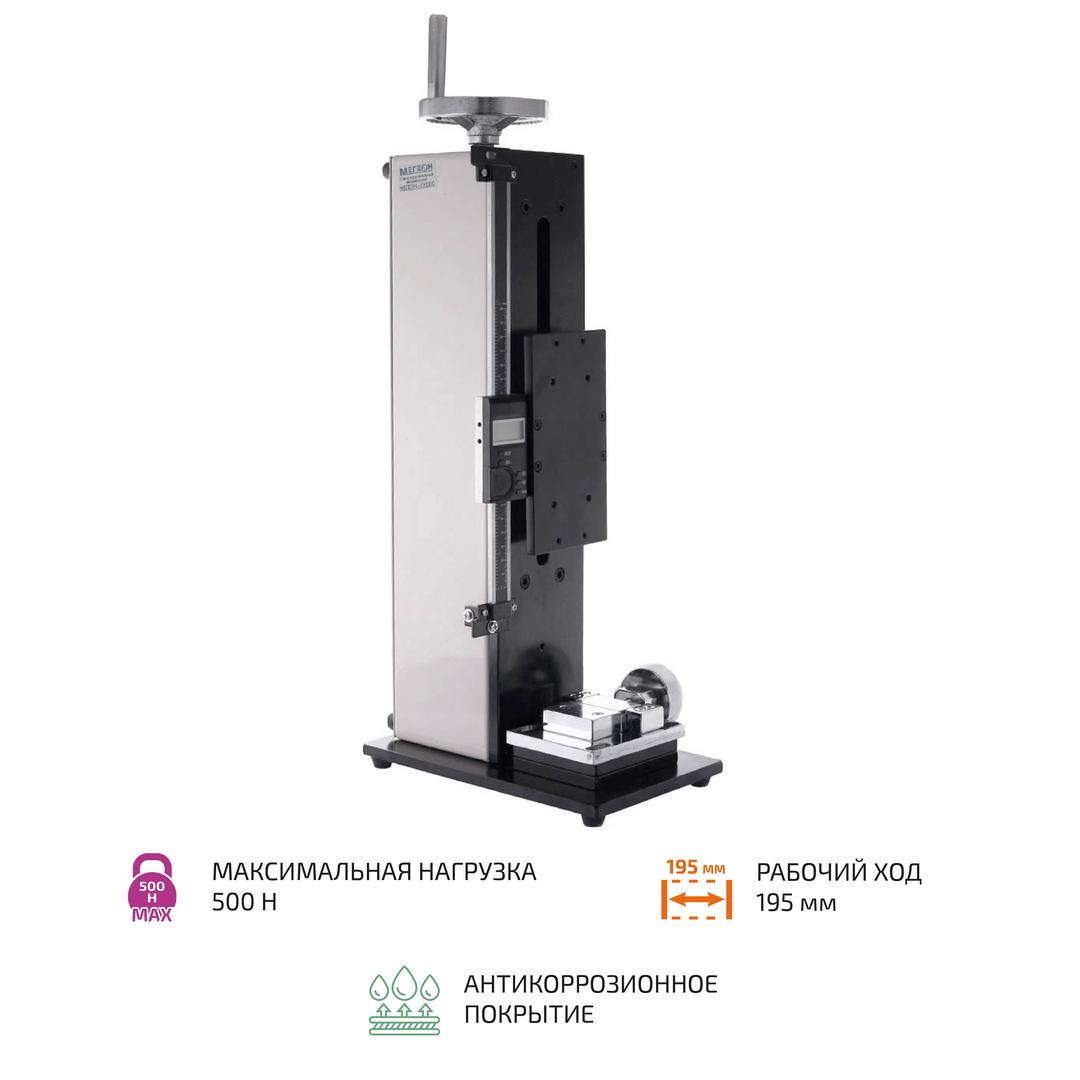

МЕГЕОН 03000С - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний в конструкции заложена цифровая линейка для измерения растояния перемещения суппорта. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Для улучшения плавности хода суппорта в конструкцию механизма перемещения была установлена шарико-винтовая пара(ШВП), а на направляющие поверхности нанесены смазочные материалы. Испытание обрацов может проводиться как горизонтально, так и вертикально. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000В совместим с динамометрами, как цифровой серий МЕГЕОН 03ХХХ, 53ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ.
Особенности:
- Может использоваться как с цифровыми, так и аналоговыми динамометрами
- Простое и надежное устройство обеспечивает долгий срок службы
- При изготовлении стенда использована качественная сталь
- Шарико-винтовая пара в конструкции механизма перемещения
Краткие характеристики:
Комплект поставки:
- 1. Испытательный стенд МЕГЕОН 03000С - 1 шт.
- 2. Рукоятка маховичка винта ШВП - 1 шт.
- 3. Монтажная площадка - 2 шт.
- 4. Удерживающее устройство - 1 шт.
- 5. ДВУ-001 - 1 шт.
- 6. Ключ шестигранный - 3 шт.
- 7. Винты М5 - 7шт.
- 8. Руководство по эксплуатации- 1 экз.
|
Параметр |
Значение |
|
Максимальная нагрузка |
500Н |
|
Рабочий ход суппорта |
195 мм |
|
Диапазон регулировки положения суппорта |
150 ... 345 мм |
|
Глубина рабочей зоны (от стойки до штока динамометра) |
40 ... 45 мм (зависит от модели динамометра) |
|

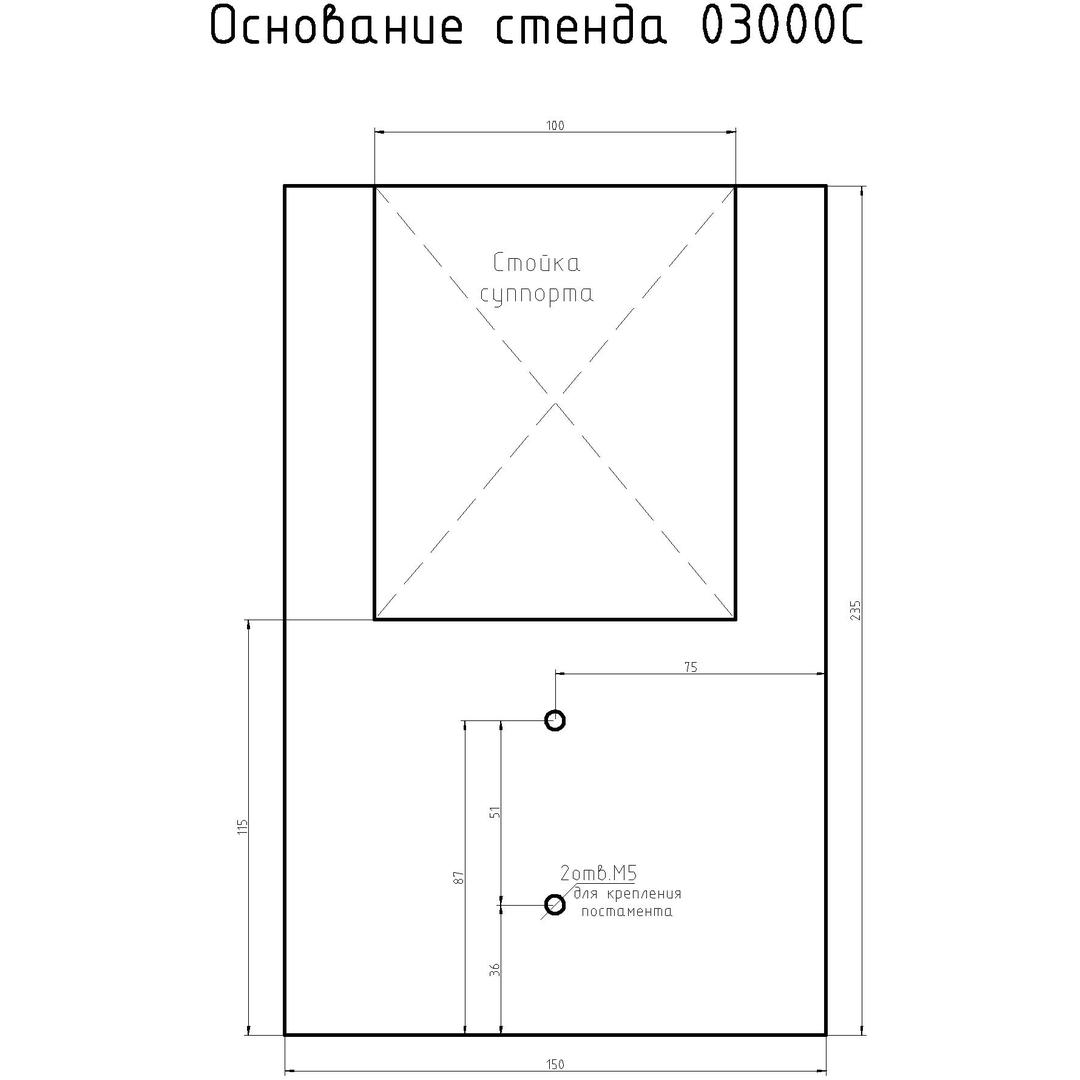

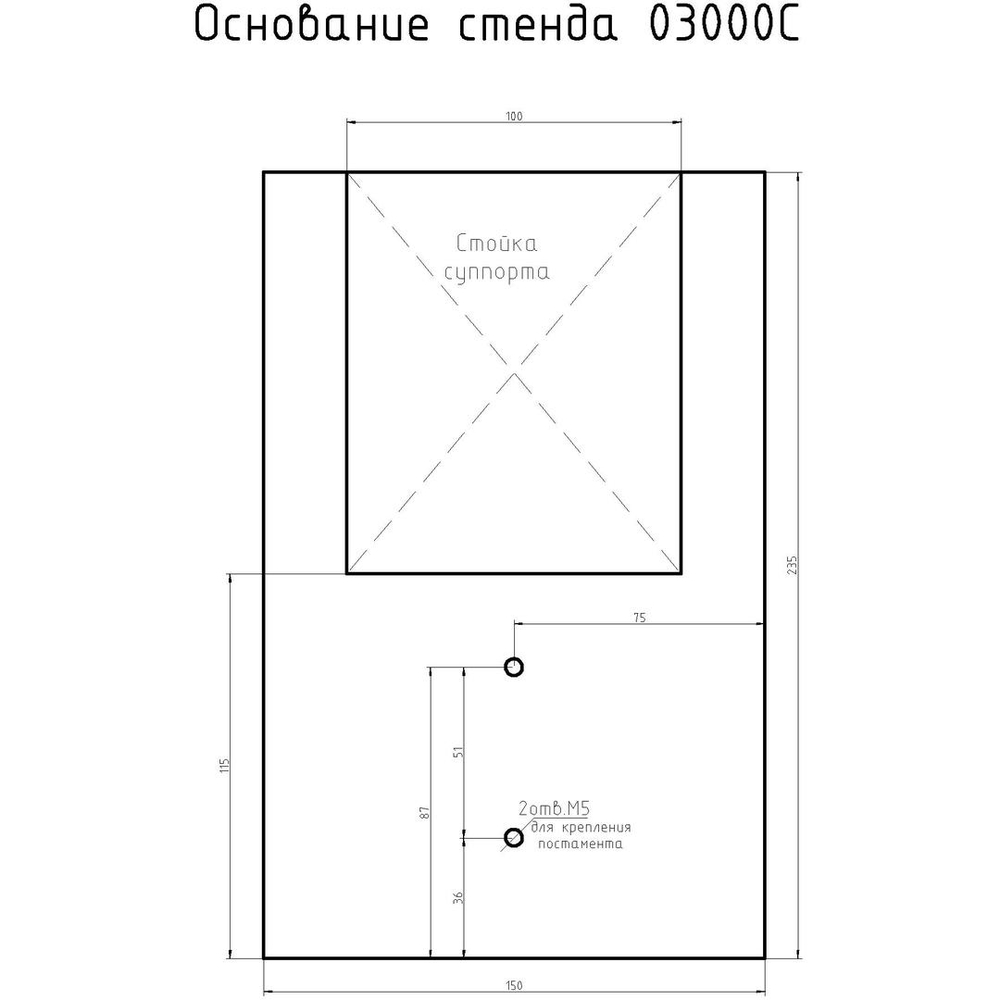

Отверстия в основании для крепления постамента |
2 отверстия М5 (51 мм) |
|
Отверстия в постаменте |
4 отверстия М5 (81х70 мм) |
|

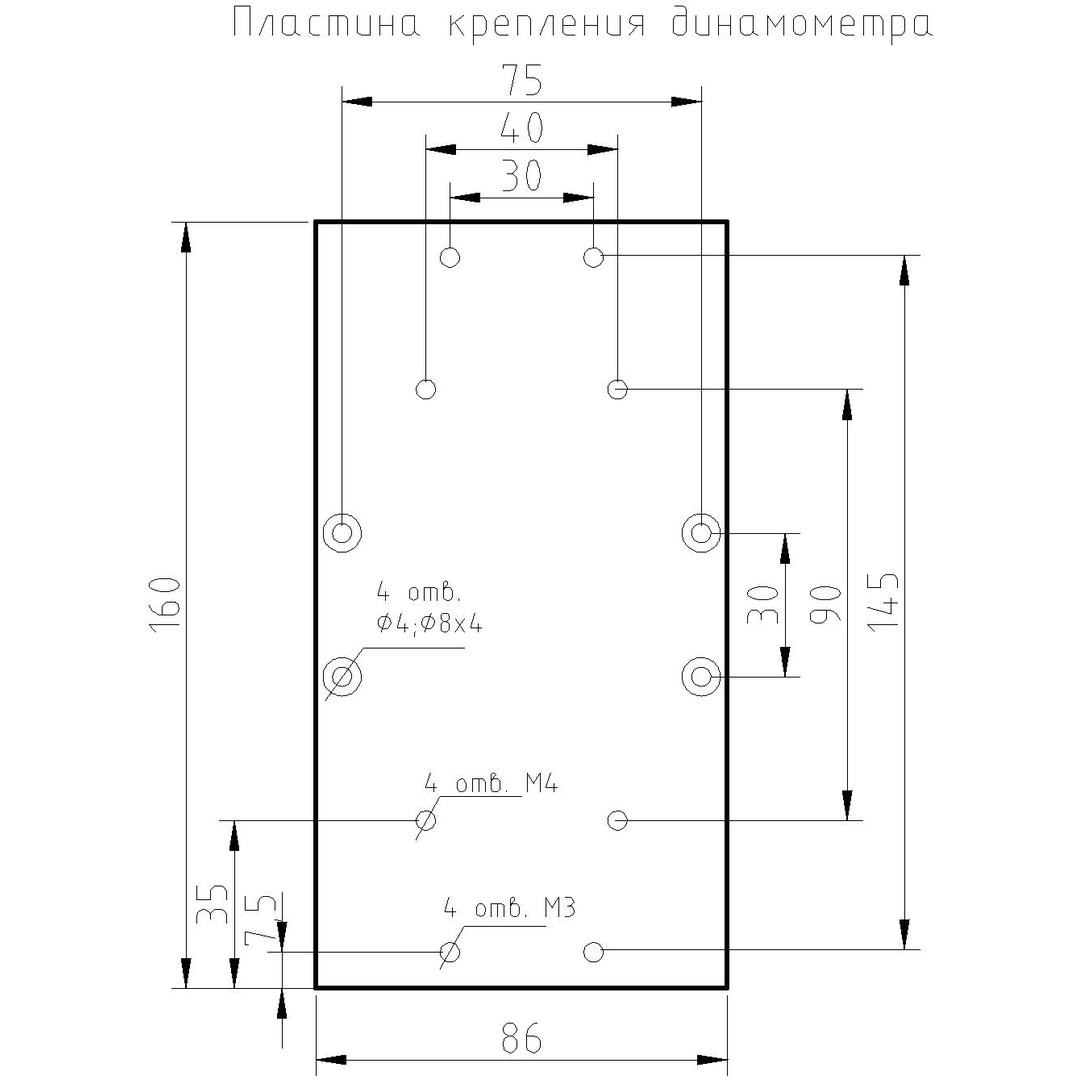

Отверстия на суппорте для крепления пластины динамометра |
4 отверстия М4 (75х30 мм) |
|
Высота от опорной площадки до штока динамометра* |
|
|
03ххх |
16 ... 210 мм (при креплении винтами М3) 50 ... 245 мм (при креплении винтами М4) |
|
04ххх |
50 ... 235 мм |
|
53ххх |
70 ... 267 мм |
|
Условия эксплуатации |
Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Условия хранения |
Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Габаритные размеры |
152 х 236 х 572 мм |
|
Вес |
16,1 кг |
* 03ххх, 04ххх, 53ххх – серия используемого динамометра. Высота указана от основания без линейки и удерживающих приспособлений.
