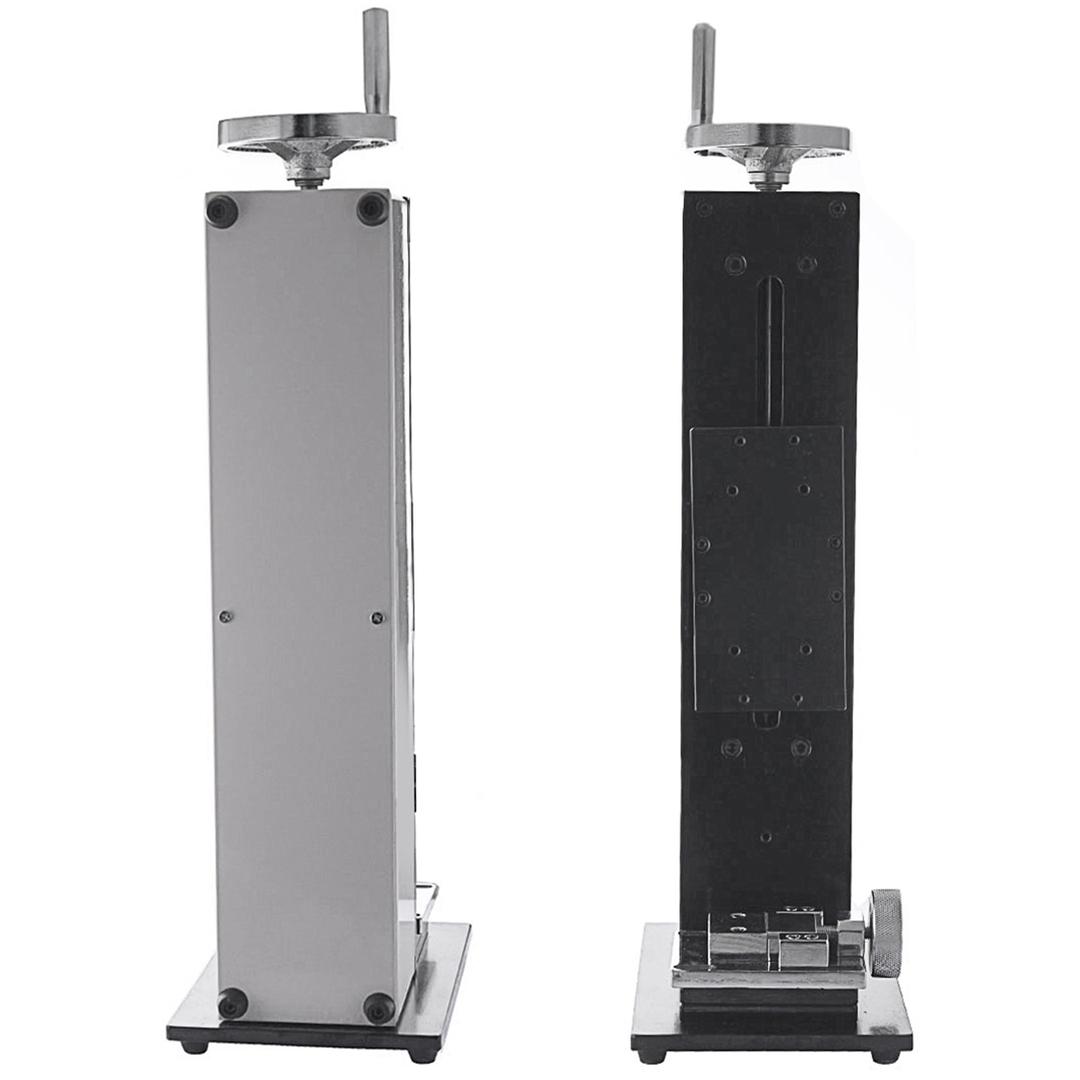

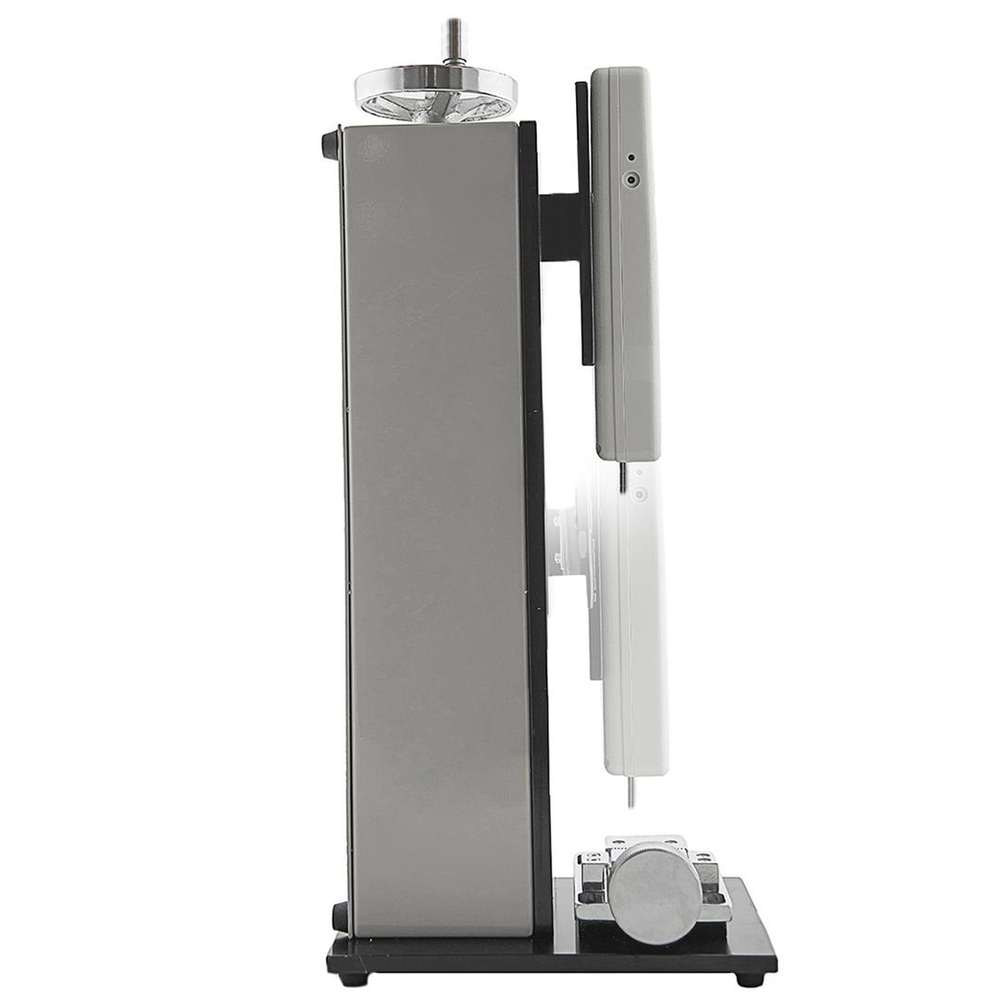

Испытательный стенд МЕГЕОН 03000E
МЕГЕОН 03000Е - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний стенд может быть установлен вертикально или горизонтально. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет закрытую конструкцию с большим ресурсом. На трущиеся поверхности нанесены смазочные материалы. Винт перемещения изготовлен из качественной легированной стали, а гайка винта изготовлена из сплава латуни. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000E совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ.
Особенности:

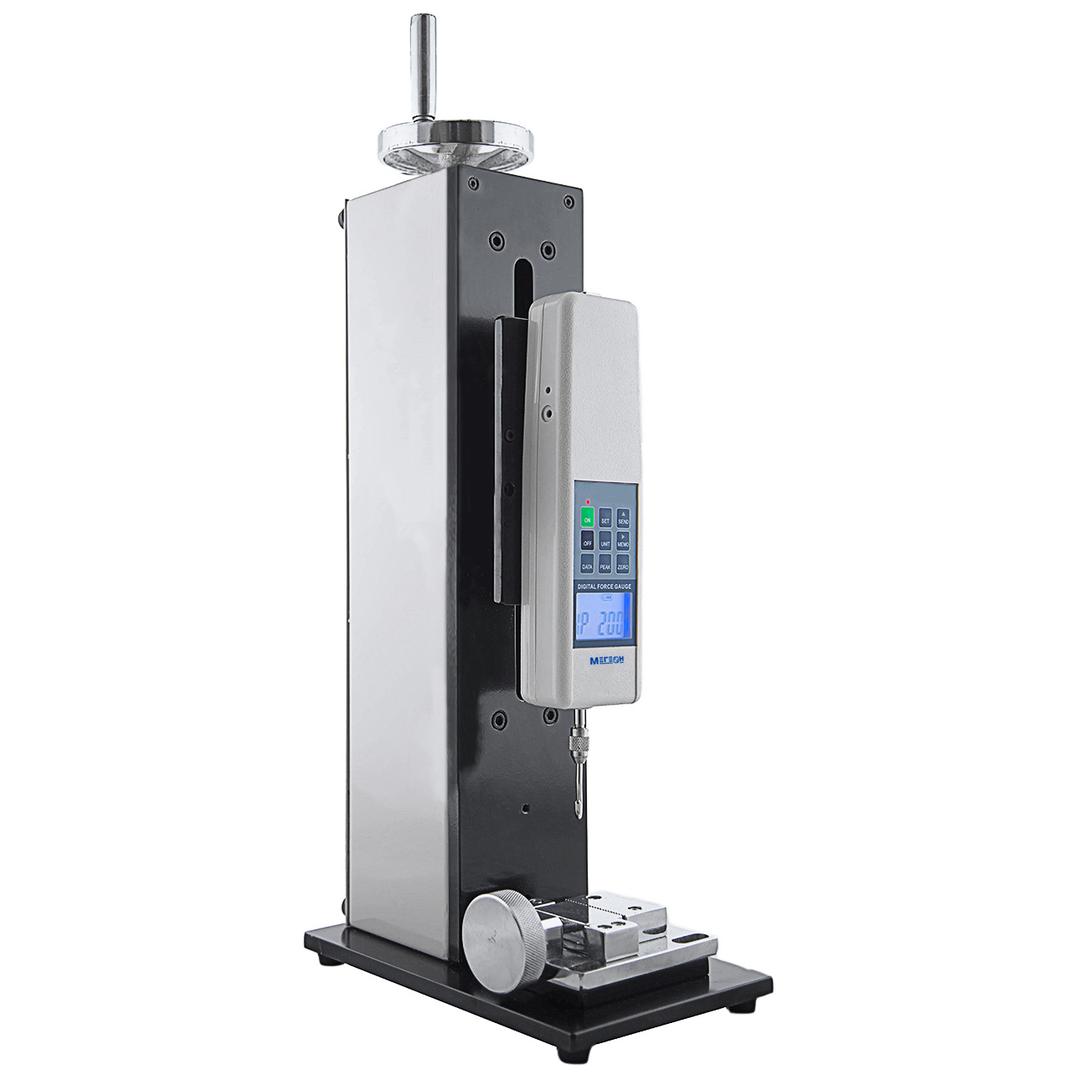

- Может использоваться как с цифровыми, так и аналоговыми динамометрами
- Простое и надежное устройство обеспечивает долгий срок службы
- При изготовлении стенда использована качественная сталь
Краткие характеристики:
Комплект поставки:
- 1. Испытательный стенд МЕГЕОН 03000Е - 1 шт.

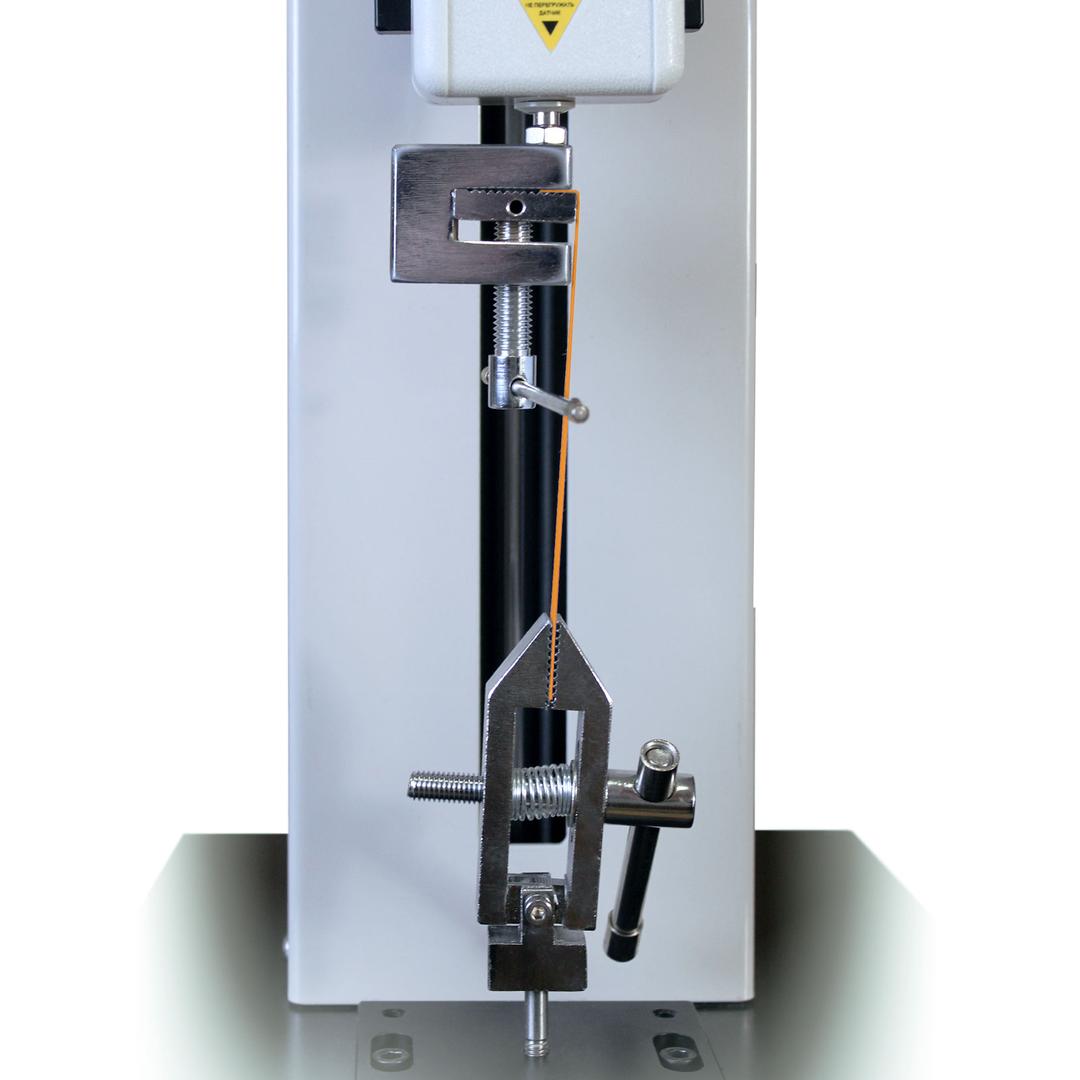

- 2. Удерживающее устройство - 1 шт.
- 3. ДВУ-001 - 1 шт.
- 4. Ключ шестигранный - 3 шт.
- 5. Винты М5 - 5 шт.
- 6. Руководство по эксплуатации- 1 экз.
|
Параметр |
Значение |
|

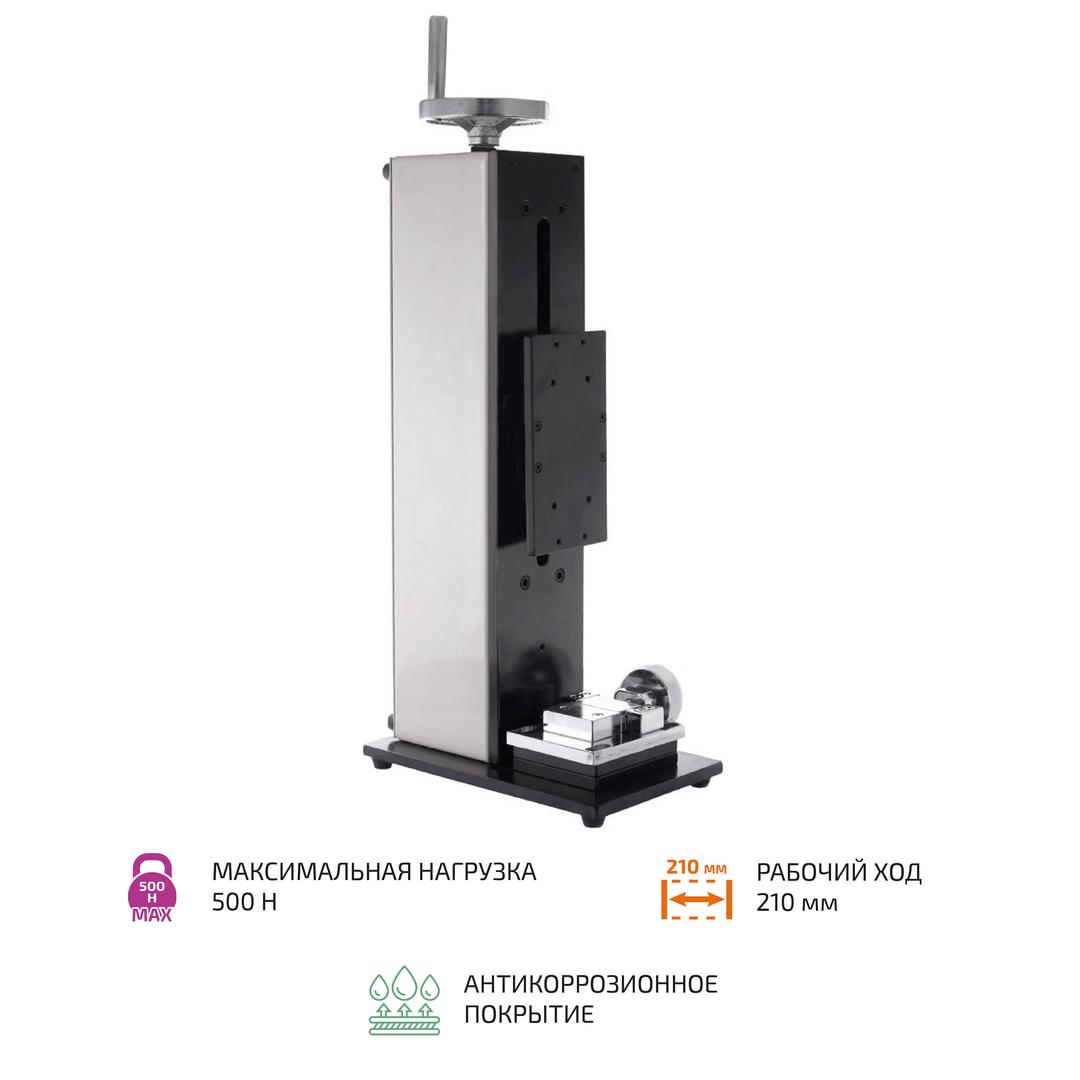

Максимальная нагрузка |
500Н |
|
Рабочий ход суппорта |
195 мм |
|
Диапазон регулировки положения суппорта |
150 ... 345 мм |
|
Глубина рабочей зоны (от стойки до штока динамометра) |
40 ... 45 мм (зависит от модели динамометра) |
|

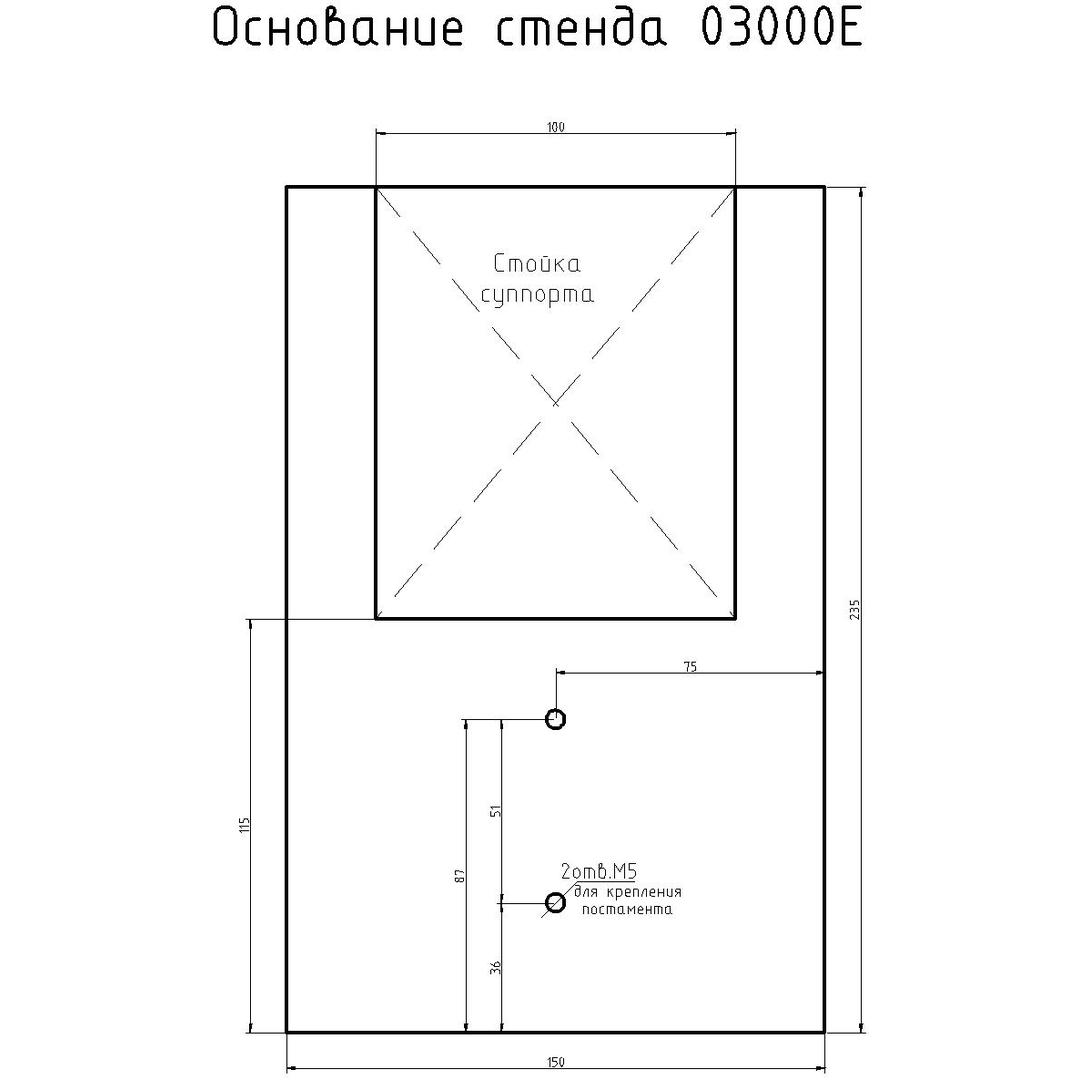

Отверстия в основании для крепления постамента |
2 отверстия М5 (51 мм) |
|
Отверстия в постаменте |
4 отверстия М5 (81х70 мм) |
|

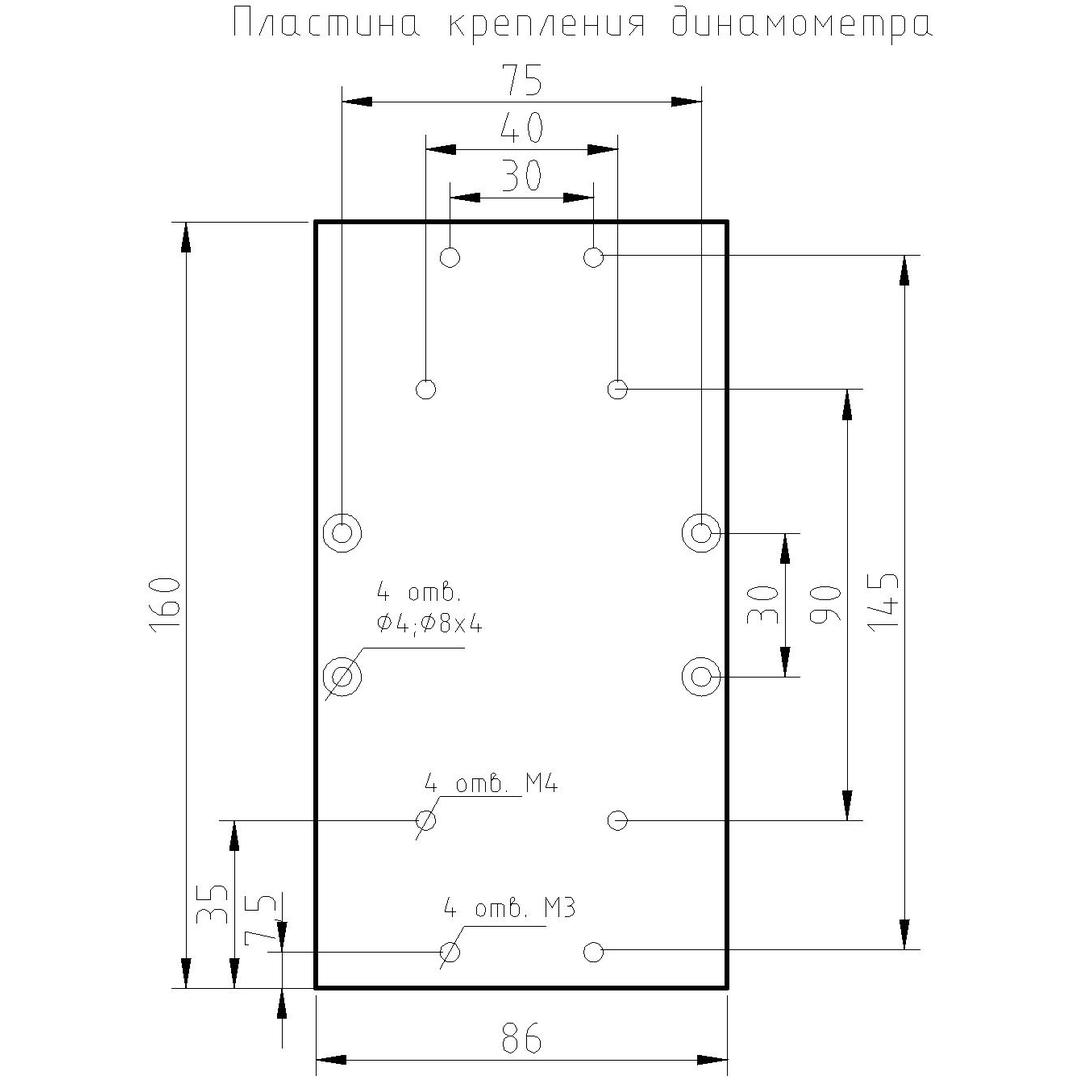

Отверстия на суппорте для крепления пластины динамометра |
4 отверстия М4 (75х30 мм) |
|
Высота от опорной площадки до штока динамометра* |
|
|
03ххх |
16 ... 210 мм (при креплении винтами М3) 50 ... 247 мм (при креплении винтами М4) |
|
04ххх |
45 ... 240 мм |
|
53ххх |
73 ... 270 мм |
|
Условия эксплуатации |
Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Условия хранения |
Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
Габаритные размеры |
152 х 236 х 570 мм |
|
Вес |
15,6 кг |
* 03ххх, 04ххх, 53ххх – серия используемого динамометра. Высота указана от основания без учёта удерживающих приспособлений.
