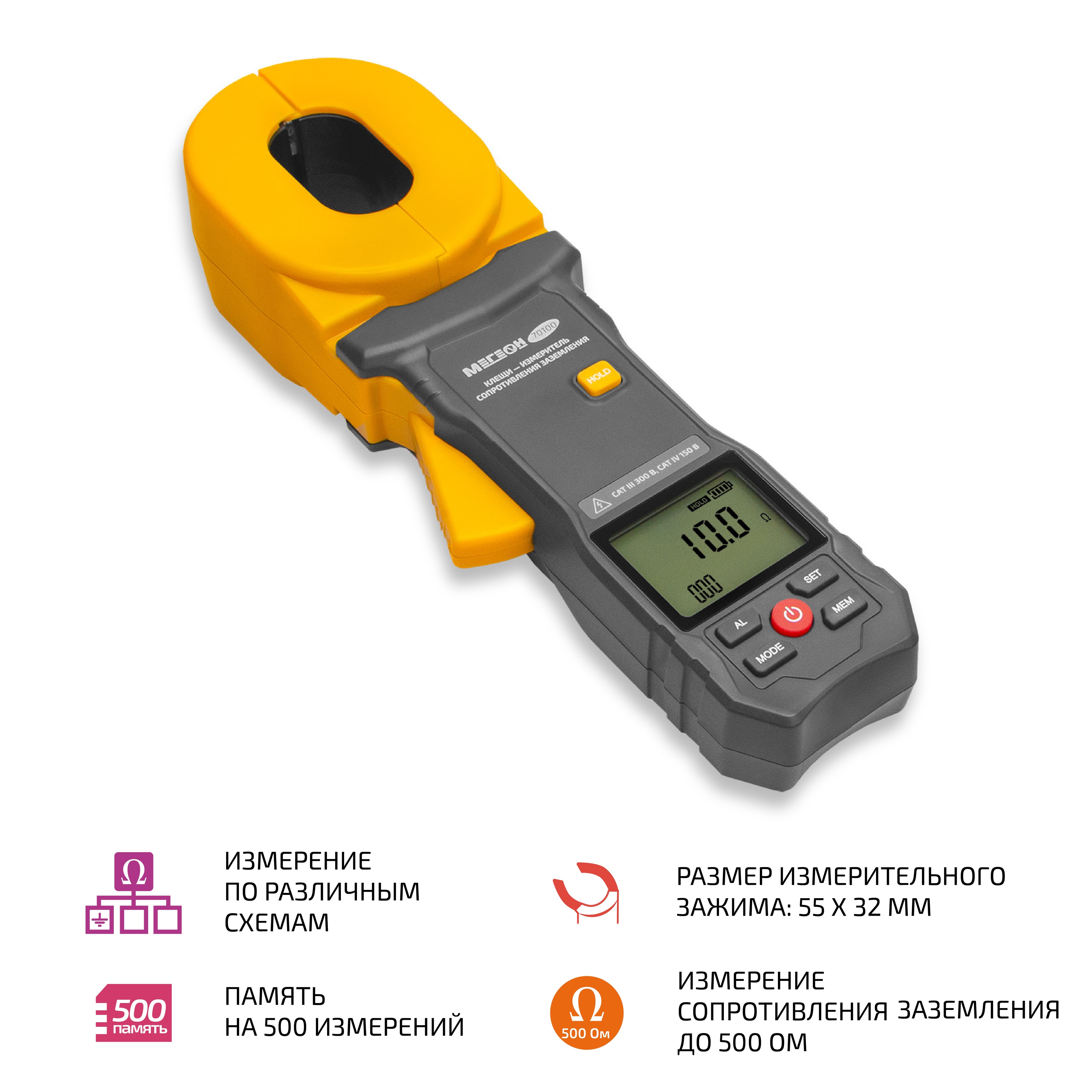

Клещи - измеритель сопротивления заземления МЕГЕОН 70100

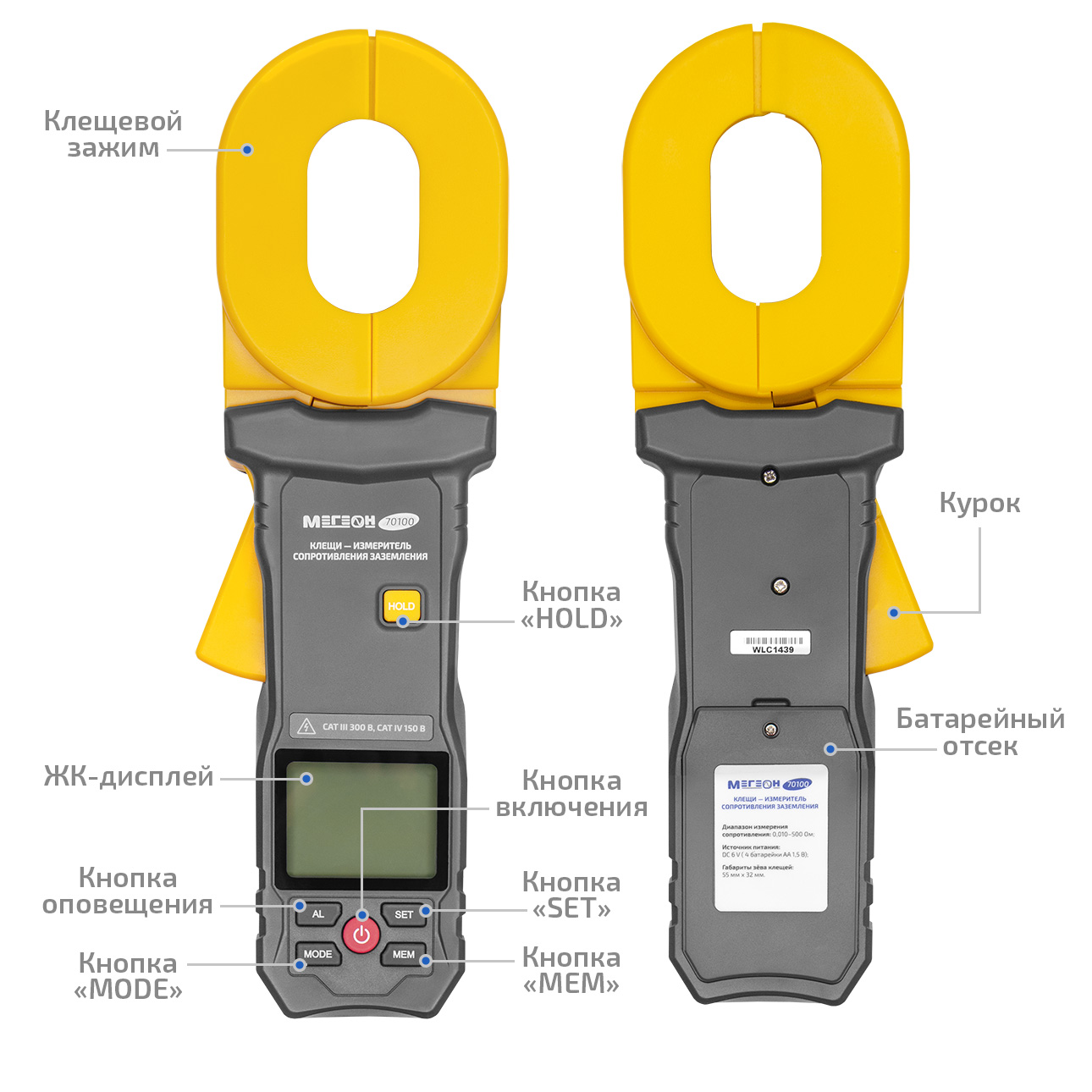

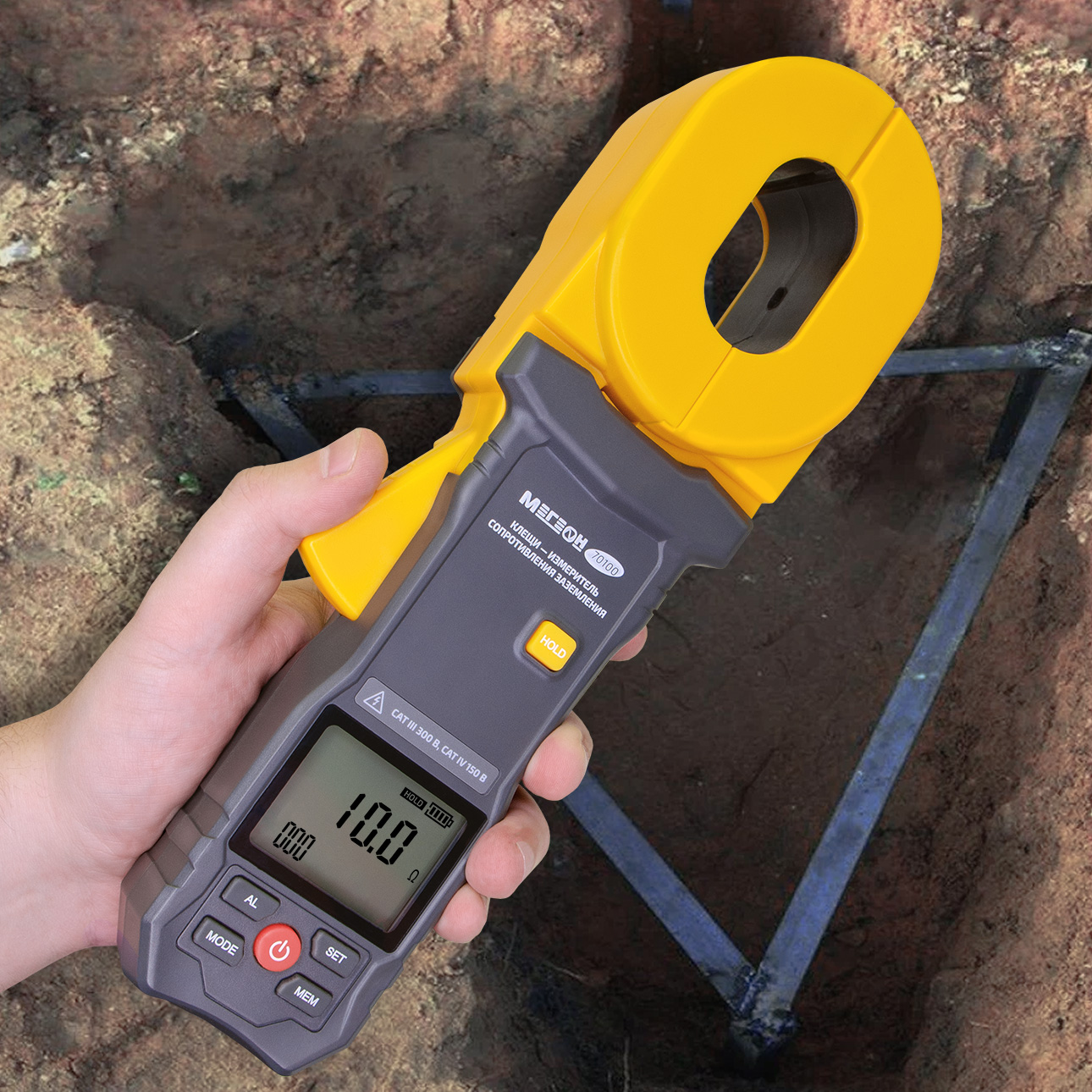

Клещевой измеритель заземления МЕГЕОН 70100 предназначен для измерения сопротивления заземляющих устройств бесконтактным неразрушающим способом и может быть полезен в случаях, когда тестирование обычными методами выполнить сложно или невозможно. Прибор имеет ударопрочную влагозащищённую конструкцию, контрастный жидкокристаллический дисплей с подсветкой, встроенную память для сохранения выполненных тестов, звуковое оповещение о выходе за пределы диапазона, автономное питание и функцию автоматического выключения при длительном бездействии. В основе принципа работы используется свойства взаимной индукции двух катушек, где первая индуцирует потенциал заданной величины и в контуре генерируется ток, а с помощью второй этот ток измеряется и затем, согласно закону Ома, вычисляется сопротивление.
Особенности:
- Бесконтактное измерение сопротивления
- Ударопрочная пыле и влагозащищённая конструкция

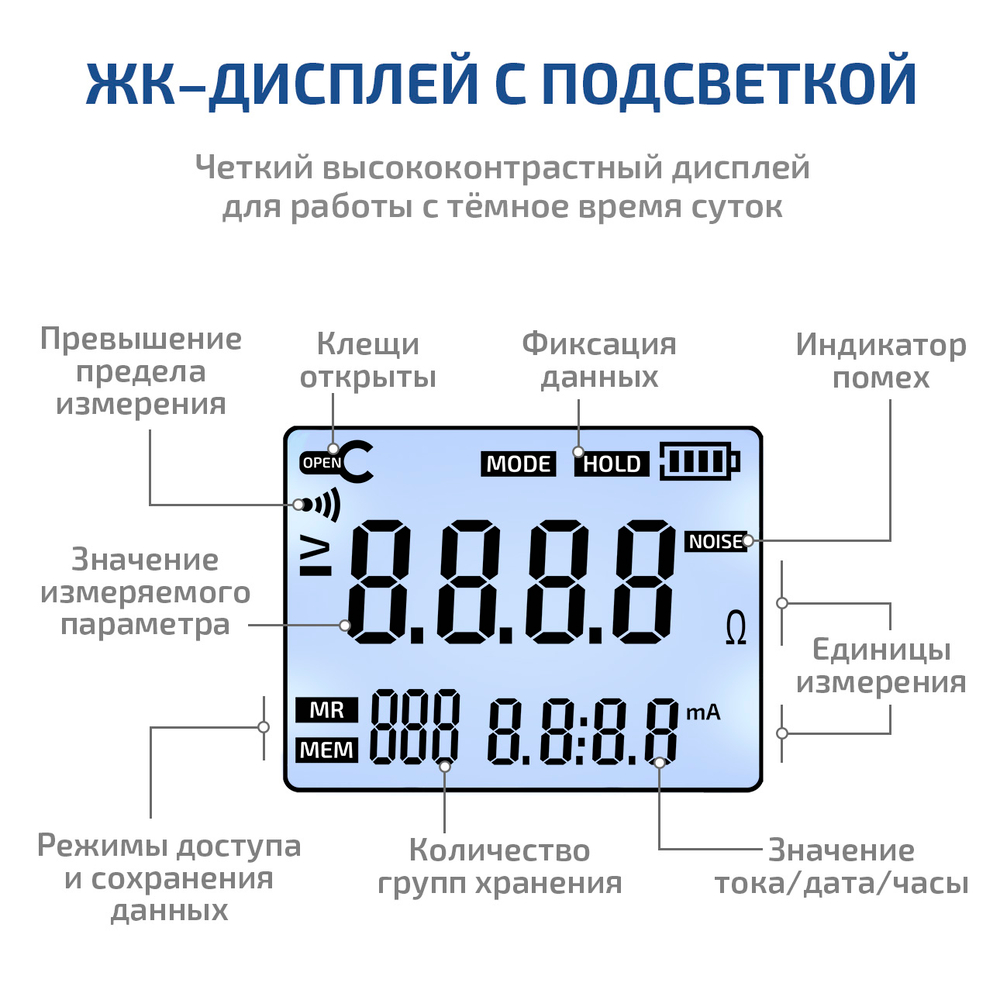

- ЖК-дисплей с подсветкой
- Функция автоотключения
- Функция сохранения данных
- Индикатор разряда батарей
- Звуковое оповещение о выходе за пределы диапазона
Краткие характеристики:

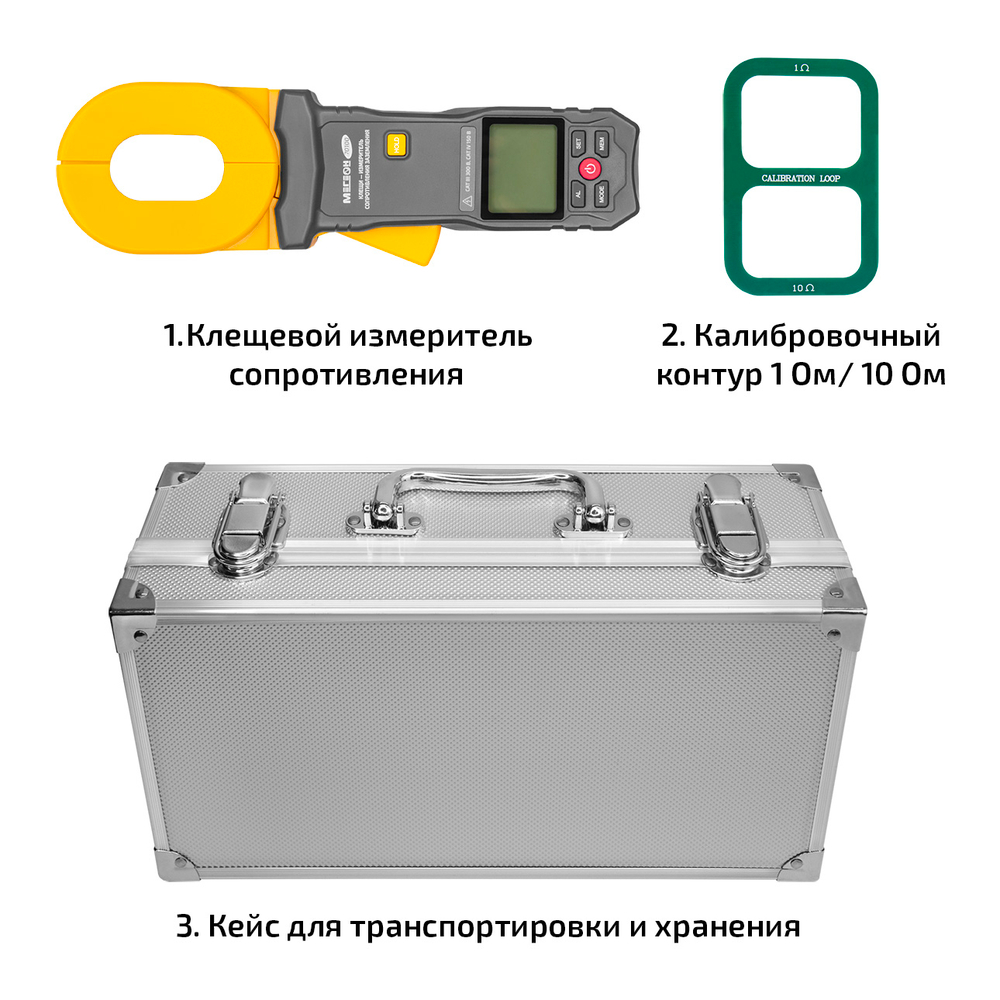

Комплект поставки:
- 1. Клещевой измеритель сопротивления - 1 шт

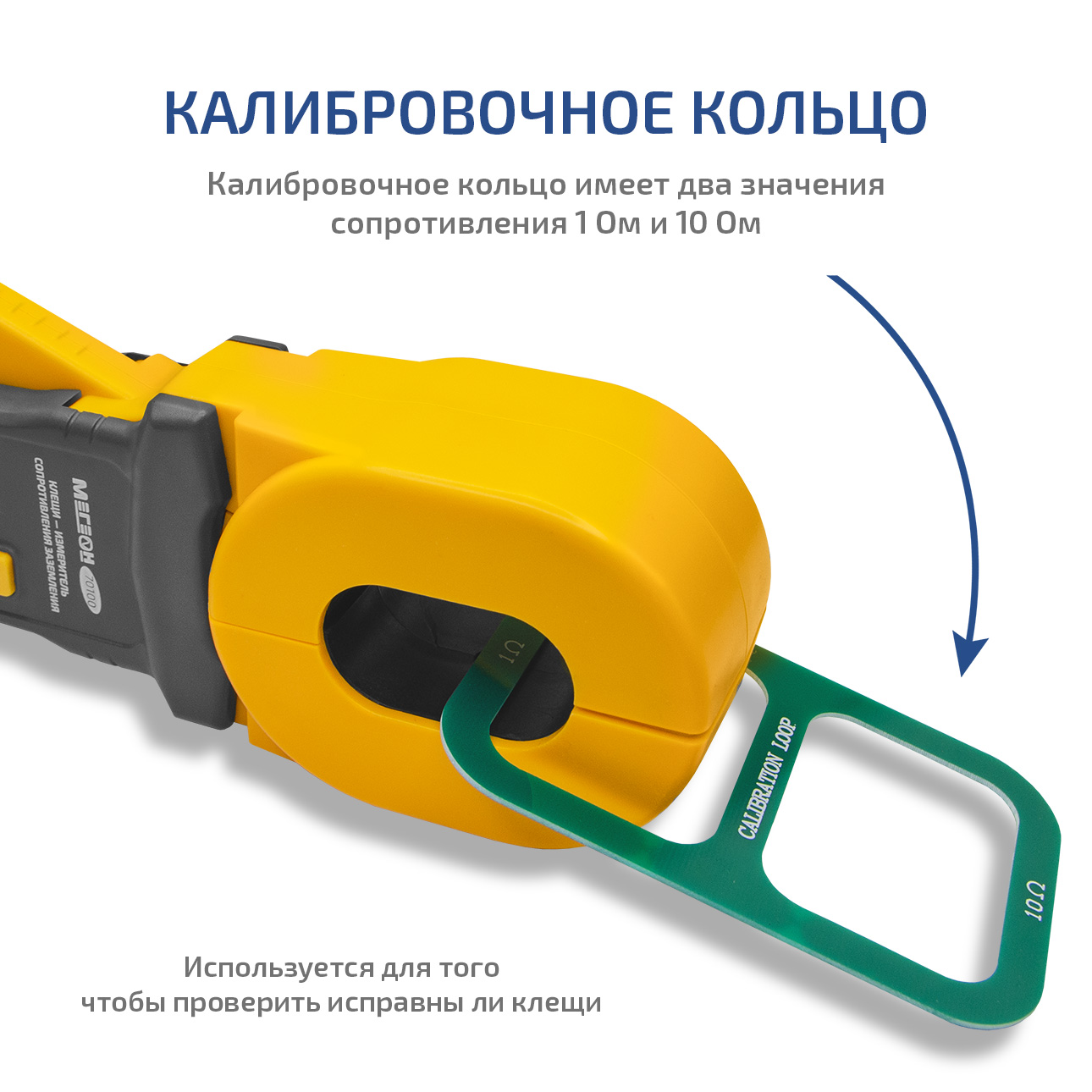

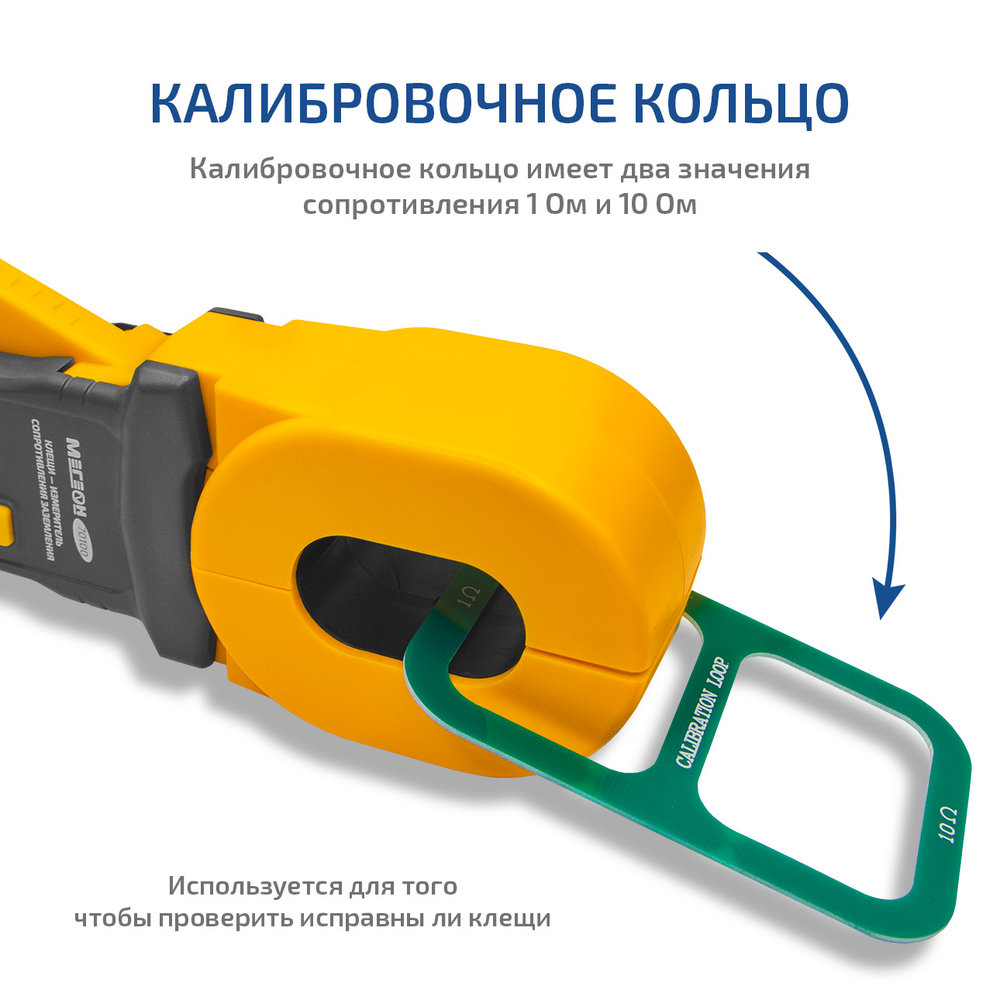

- 2. Калибровочный контур 1 Ом/ 10 Ом - 1 шт.
- 3. Руководство по эксплуатации - 1 экз

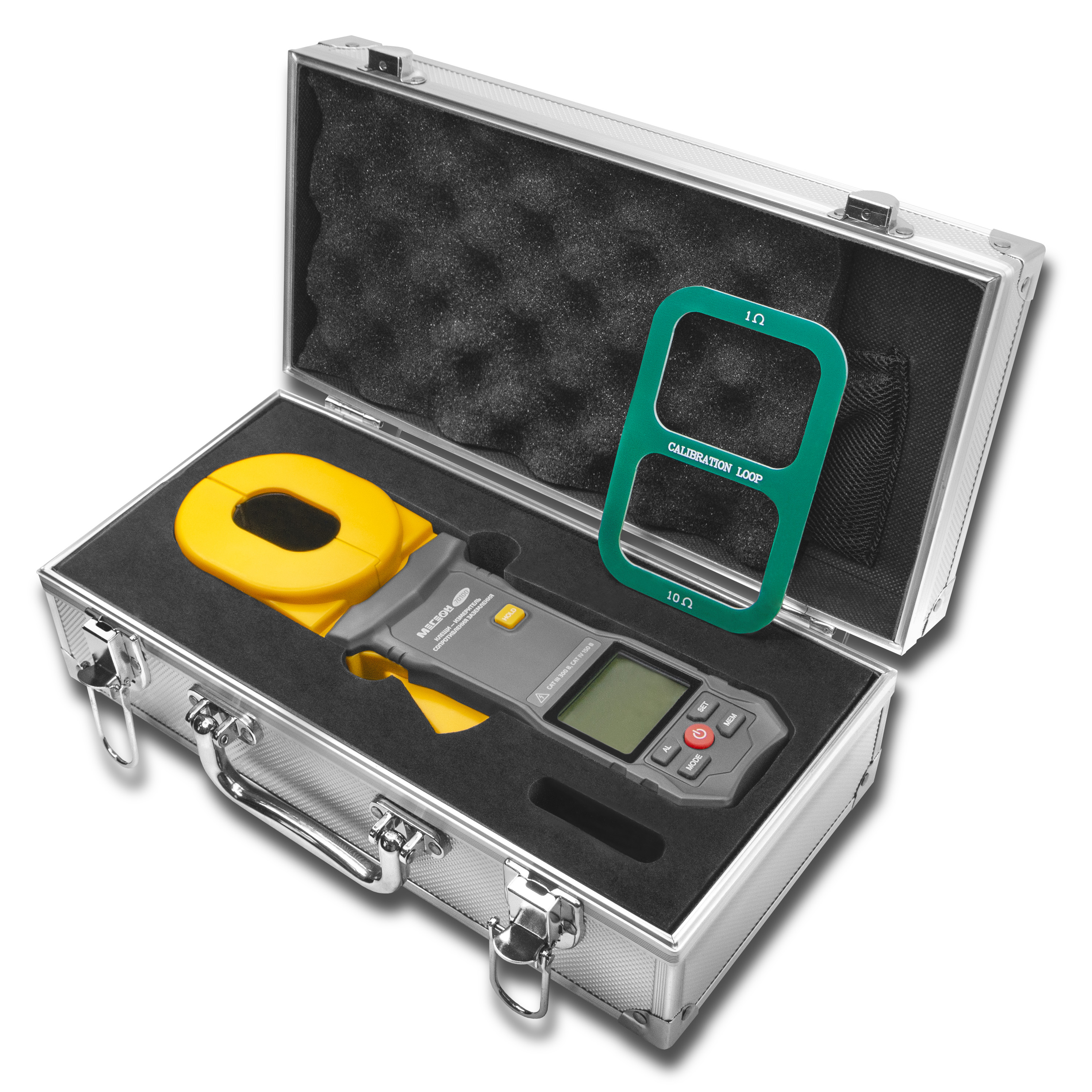

- 4. Кейс - 1 шт.
|
Параметр |
Значение |
|
Диапазон измерения сопротивления |
0,01 ... 500 Ом |
Пределы измерения и точность
|
Точность измерения сопротивления |
||
|
Диапазон измерения |
Разрешение |
Точность |
|
0.010 ... 0.199 Ом |
0.001 Ом |
±(1%_0.02 Ом_ |
|
0.20 ... 1.99 Ом |
0.01 Ом |
±(1%_0.05 Ом_ |
|
2.0 ... 49.9 Ом |
0.1 Ом |
±(1%_0.5 Ом_ |
|
50.0 ... 99.5 Ом |
0.5 Ом |
±(1.5%_1 Ом_ |
|
100 ... 199 Ом |
1 Ом |
±(2%_2 Ом_ |
|
200 ... 395 Ом |
5 Ом |
±(5%_5 Ом_ |
|
400 ... 590 Ом |
10 Ом |
±(10%_10 Ом_ |
|
600 ... 880 Ом |
20 Ом |
±(20%_20 Ом_ |
|
900 ... 1200 Ом |
30 Ом |
±(25%_30 Ом_ |
При работе в температуре окружающей среды выходящей за пределы диапазона нормальных климатических условий 18 ... 28°С к уже заявленной точности измерений необходимо добавить 0,1% на каждый °С за пределами диапазона
|
Параметр |
Значение |
|
Функции |
Проверка сопротивления заземления, проверка сопротивления контура |
|
Метод измерения |
Метод взаимной индуктивности |
|
Частота измерения |
1 раз в секунду |
|
Дисплей |
4-х разрядный ЖК-дисплей 46 х 36 мм |
|
Питание |

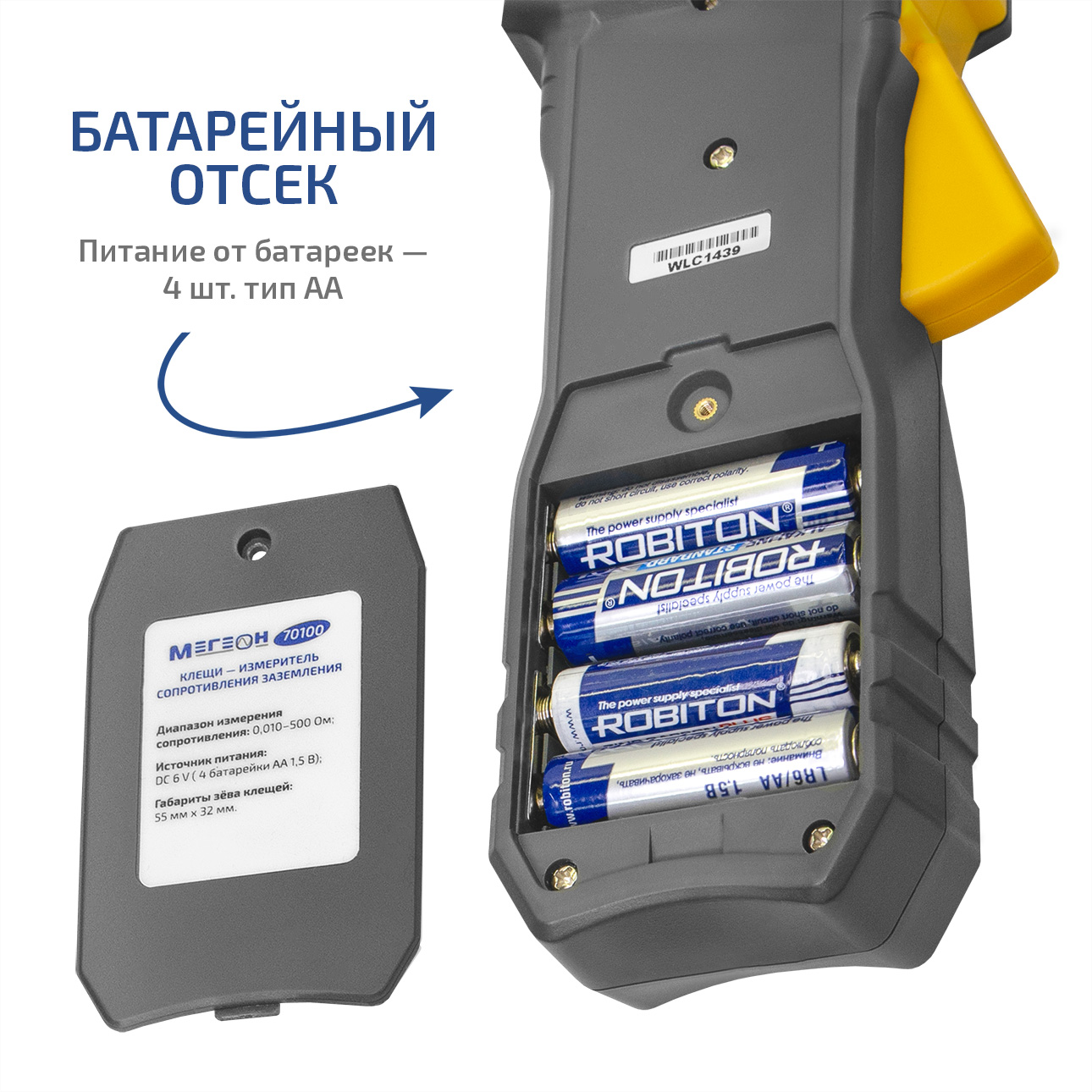

Батарейки 4 шт. тип АА |
|
Разрешение при измерении тока |
0,01 мА |
|
Объём памяти |
500 ячеек |
|
Индикация уровня заряда батареи |
Есть |
|
Автоматическое выключение |
Есть |
|
Звуковое оповещение о превышении параметром установленного порога |
Есть |
|
Индикация о выходе за пределы диапазона |
Символ «OL» на дисплее |
|
Индикация о наличии помех |
Символ «NOISE» на дисплее |
|
Индикация режима доступа к данным |
Символ «MR» на дисплее |
|
Функция часов |
Есть |
|
Масса прибора |
1180 г. (включая батарею) |
|

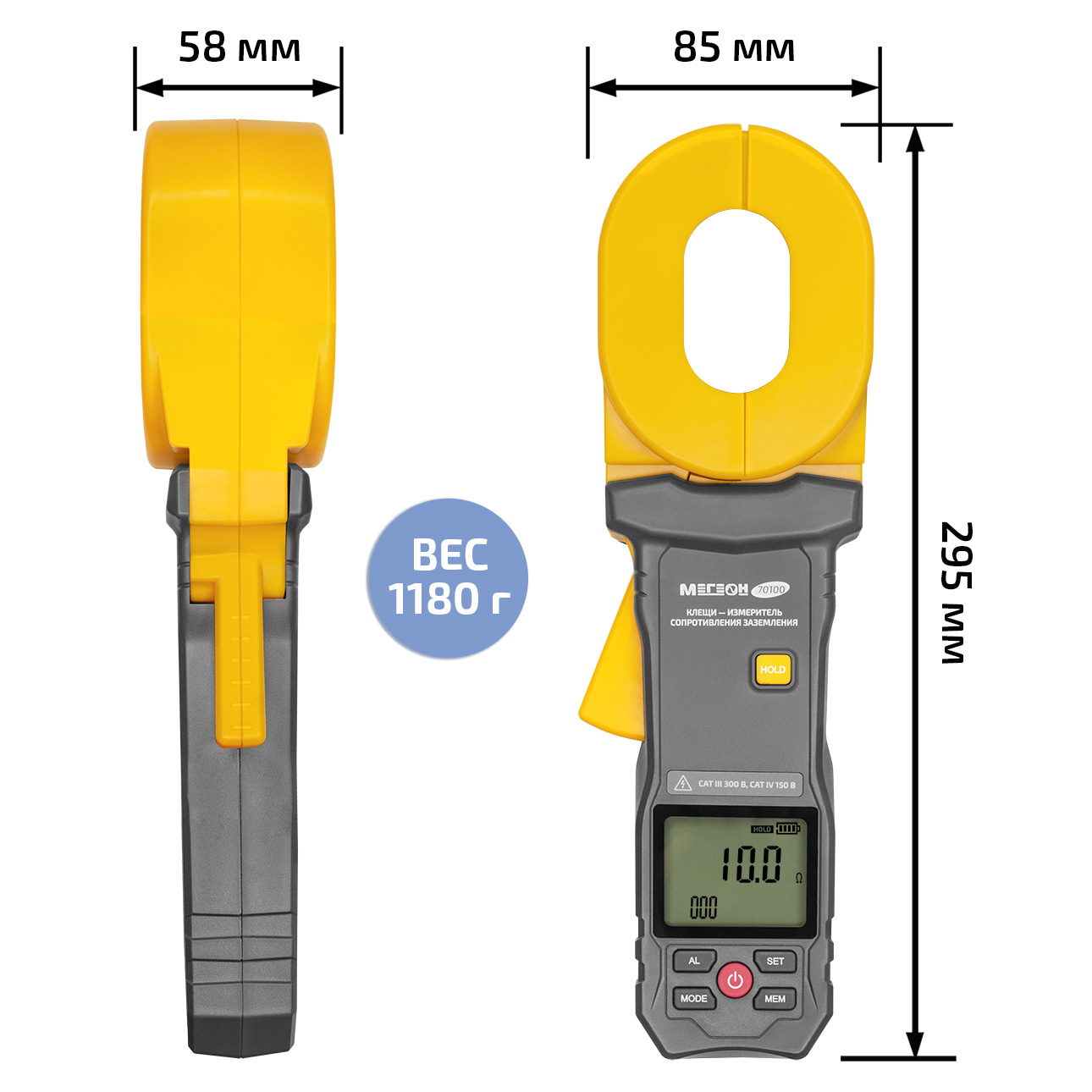

Размеры прибора |
295 х 85 х 58 мм |
|

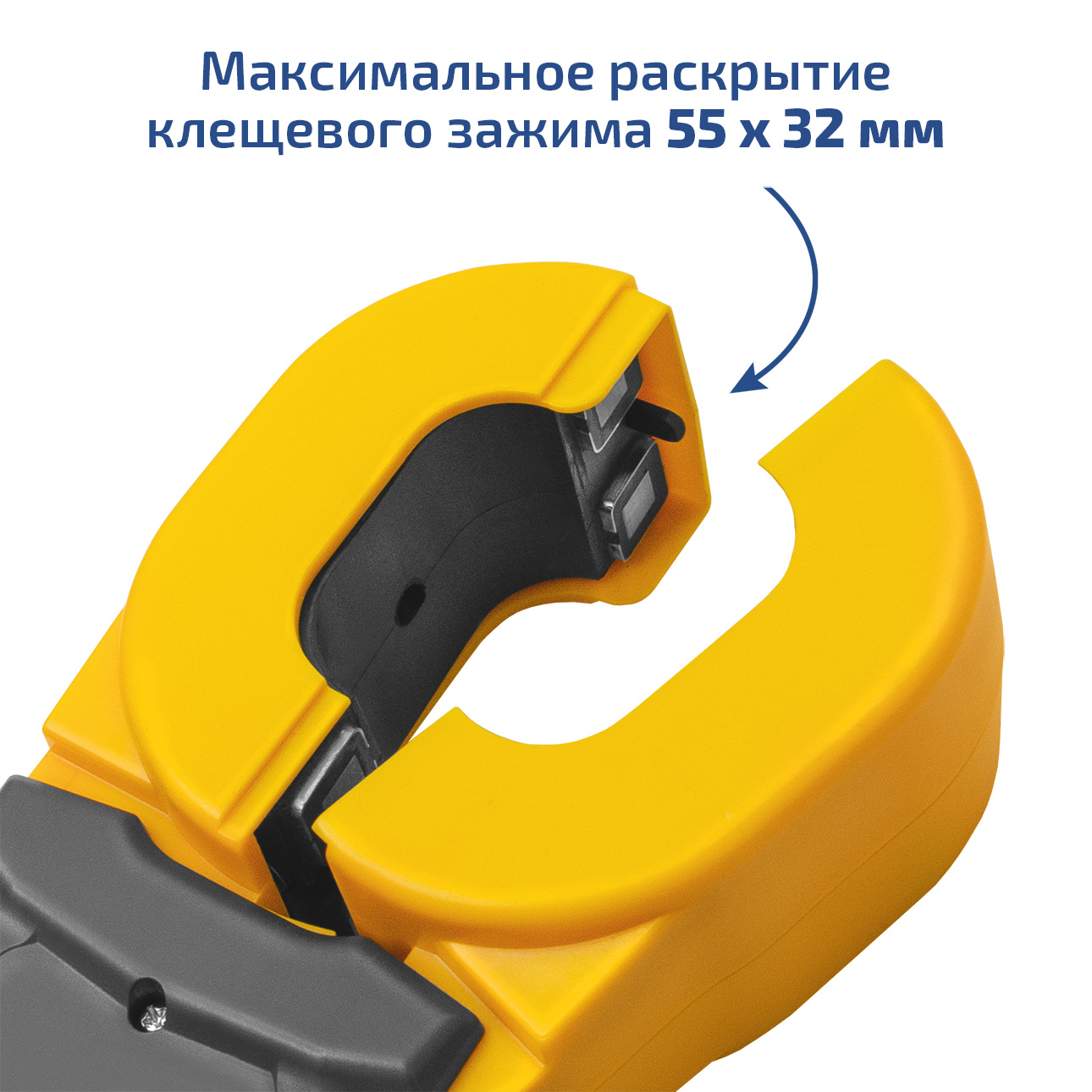

Размер измерительного зажима |
55 х 32 мм |
|
Условия эксплуатации |
-10 ... +40 °С; относительная влажность |
|
Условия хранения |
-20 ... +60 °С; относительная влажность |
|
Климатические условия для заявленной точности измерений |
23°C±5°C, относительная влажность |
|
Сопротивление изоляции прибора |
> 20 МОм (500 В между контуром и корпусом) |
|
Выдерживаемое напряжение |
АС 3700 В/rms (между контуром и корпусом) |
|
Внешнее магнитное поле |
|
|
Внешнее электрическое поле |
|
|
Соответствует требованиям техники безопасности |
IEC61010-1(CAT _ 300V; CAT IV 150V; степень загрязнения 2); IEC61010-031; IEC61557-1(сопротивление заземлению); |
